1、装置介绍

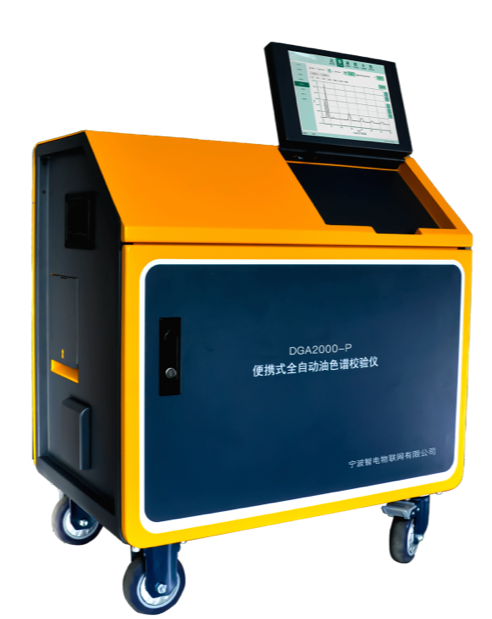

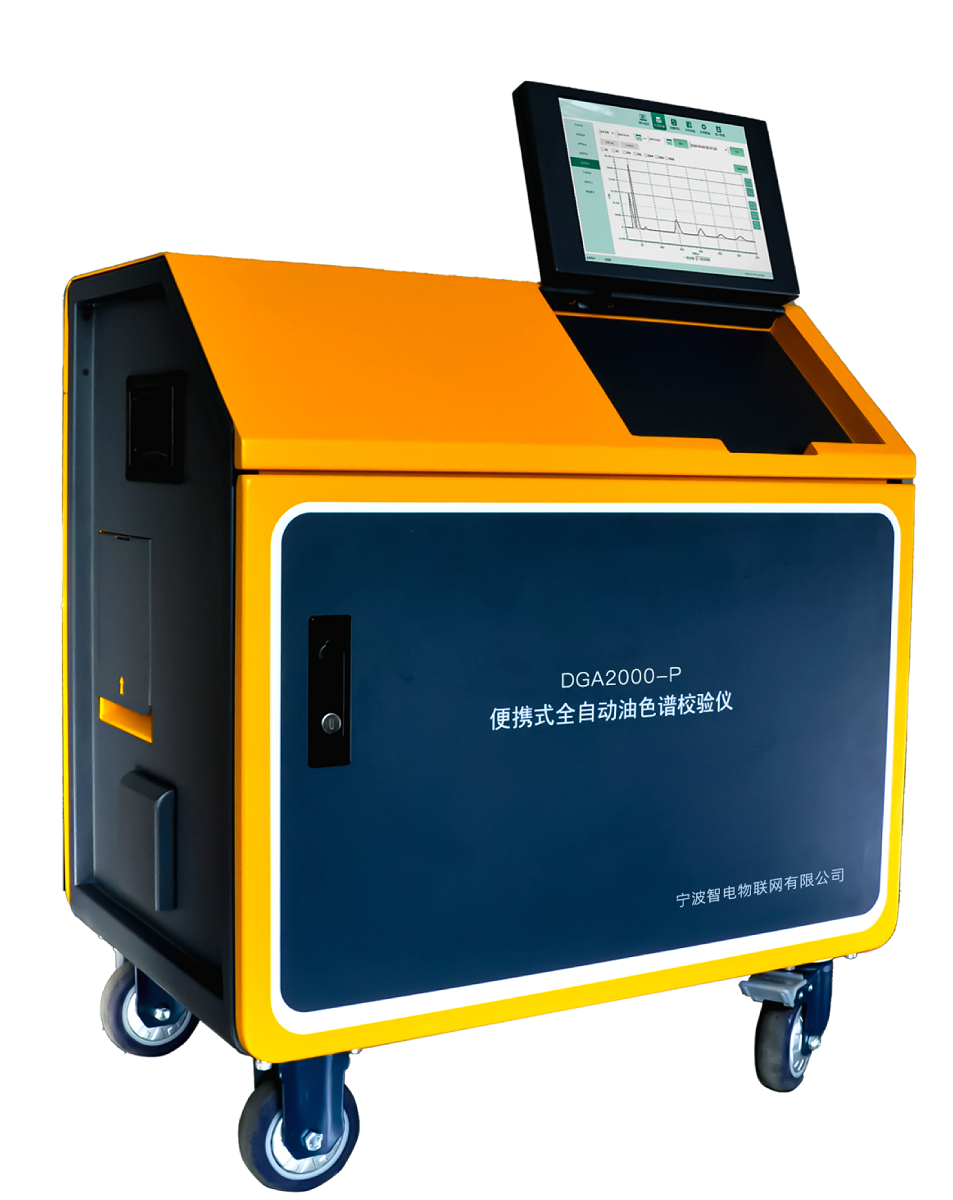

DGA2000-P 便携式油中溶解气体在线监测装置具有操作简单、小体积便携、数据准确可靠、复核时间快等特点。适用于电厂、变电站、专业班组，可作为应急在线监测使用，可安装试验、定期试验、替代实验室色谱工作站，能够高速复核所测变压器的油中溶解气体含量。

主要部件包括：油气分离单元、气相色谱检测单元、控制与数据分析单元、辅助单元。

2、技术特点与优势

1）数字动态顶空脱气技术：自设定补气压力和平衡压力，根据开关的浓缩比数字模型，计算油样动态浓缩比，从而保证检测结果不受油样含气率影响，因此，仪器不需要油样标定。

2）单色谱柱分离技术：采用大容量色谱柱对7组分实现高效单柱分离，色谱检测流程简单可靠。

3）高精度油样和脱气定量技术：采用专用的高精度数字注射泵实现油样和脱气量定量，定量精度±25µL。

4）高低浓度油样交叉干扰清除技术：采用高效吸附洗脱技术，深度清除管路记忆效应，确保低浓度油样检测不受前一个高浓度油样残留的影响，有效解决高低浓度油样交叉干扰问题。

5）真空封闭系统渗漏自适应技术：浓缩比数字模型根据渗漏量自动修正，渗漏量只改变浓缩比，不影响检测结果，可靠性高。

6）变压吸附在线载气技术：自主研发了基于变压吸附技术的真空再生型高纯度空气发生器，为系统提供了免维护载气。

7）全流程自动化、智能化：校验装置从注油、补气、脱气、进样、定量分析、排油、报告生成等全流程全过程自动化、智能化，对色谱分析人员再没有专业技能要求，一般人员就能完成变压器油色谱分析。

8）具备多层次数据分析功能：可实现对变压器的故障诊断，可实现对分析仪的自诊断功能，实现导入在线监测数据实现离线与在线对比功能

9）具有全流程自诊断功能：采用多传感器和智能算法实现全流程故障自诊断，同时提供全流程运行工况图和全流程运行日志记录，实现仪器检修工作的图形化、透明化。

3、技术参数
