1、系统简介

ZD1300-BMS断路器机械特性在线监测装置通过各种先进的传感技术、数字化技术、嵌入式计算机技术、广域分布的通信技术、在线监测技术以及故障诊断技术，监测断路器动作特性参数、诊断运行状态、评估健康状态、识别潜在缺陷。监测参数包括：一次开断电流、分/合闸线圈电流、储能电机电流、触头行程、机械振动、电动底盘车电流、接地刀电流、开关辅助触点状态、控制回路电压、触点温度等。通过对故障专家案例库的分析，并结合实时状态数据和运行工况曲线的比对来完成断路器故障诊断、定位及健康状态评估。

2、主要功能

1）机械特性诊断：监测参数包括线圈分/合闸时间、分/合闸线圈电流波形、分/合闸同期性、断路器动触头行程、断路器动触头速度、断路器机械振动、断路器分/合状态和电流波形分析特征参数（活塞撞击缓冲时间、主触头断开时间、辅助触头断开时间、峰值电流等）；

2）控制回路状态监测：监测参数包括控制回路电压、辅助触点动作时间；

3）储能机构状态监测：监测参数包括储能电机工作电流波形、储能时间；

4）故障录波：依据预设触发条件,可对电流及电压信号进行高频次连续录波,支持掉电存储和回放功能；

5）断路器温度监测：支持全新红外热成像和传统无线有源测温传感器等多种测温方式，可对母排、触头等重要部件的温升情况进行实时监测；

6）辅助监测、数据集成：接入框架泄漏电流、负/地电压等辅助监测数据，集成测控保护装置遥测、遥信及录波数据，进行统一分析；

7）电寿命计算：监测参数包括正常工作和分/合闸过程一次电流幅值、电弧持续时间、动作次数、电弧重燃、主触头累计电磨损（以IT表征），在电寿命到达上限前发出预警；

8）健康状态评估：基于故障专家经验库，结合大数据及神经网络模型，完成对断路器健康状态评估。

   3、技术参数

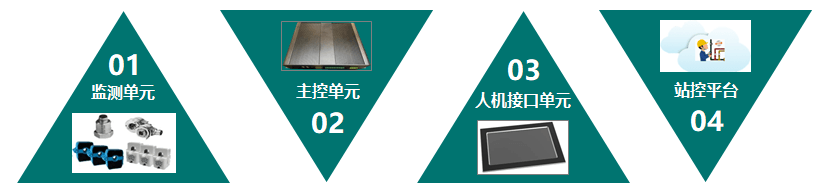

4、系统组成

1）监测单元：可选配行程、交直流电流、振动、局放、测温、视频监控等传感器；

2）主控单元：采用工业嵌入式控制系统，集成模拟量、开关量、无线网络（蓝牙、WIFI、LORA、4G/5G）、以太网等多种接口，完成开关柜状态信号采集及数据分析；

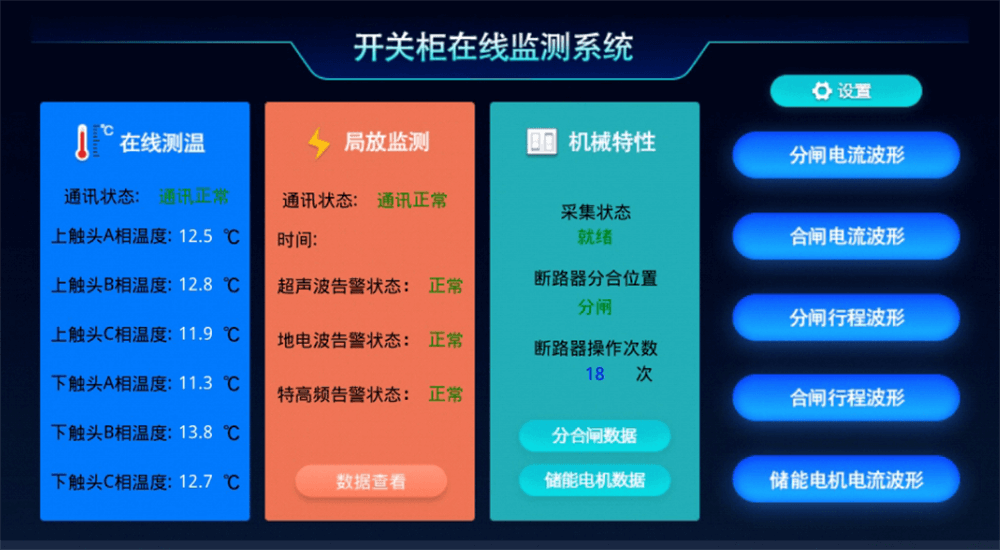

3）人机接口单元：人机交互接口，支持平板、手机等移动设备介质，与人机接口单元连接，完成开关柜设备实时状态、波形、诊断结果等数据的获取、展示、查询及分析，并具备反控接口，实现控制指令的下发；

4）站控平台：基于WEB方式部署，完成多个主控单元数据的汇总，并对数据进行统一描述、统一存储，集成高级分析功能，实现对汇总数据的进阶分析，充分挖据数据的价值，为状态检修提供决策支撑；

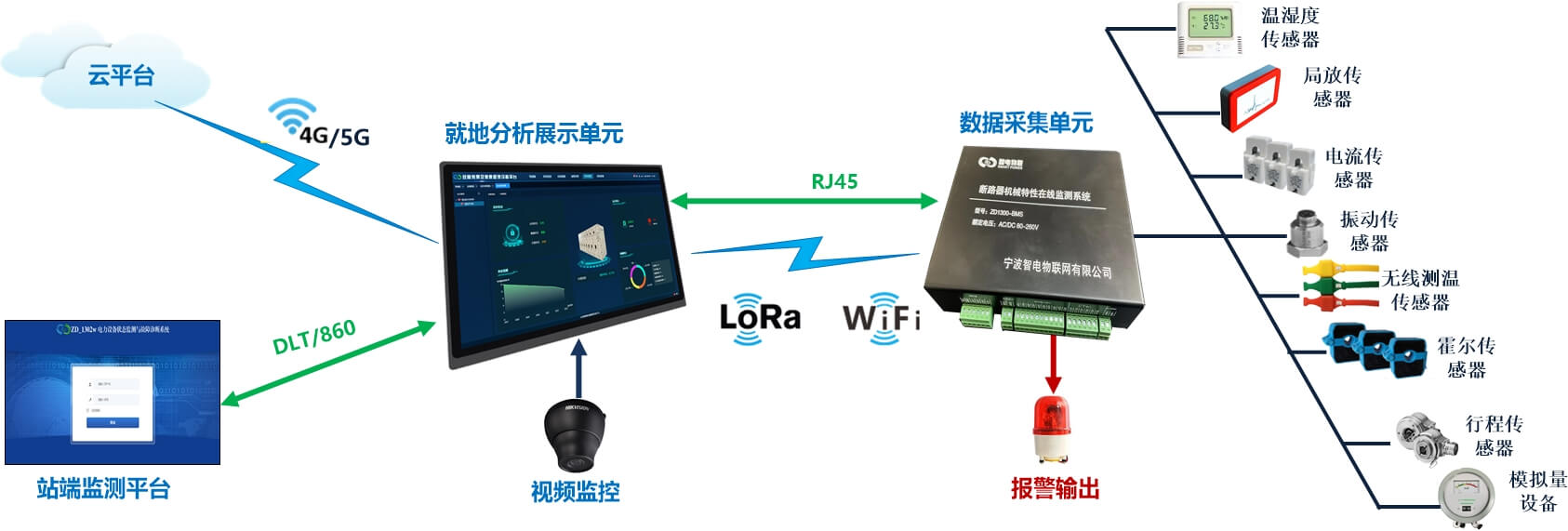

5、网络拓扑

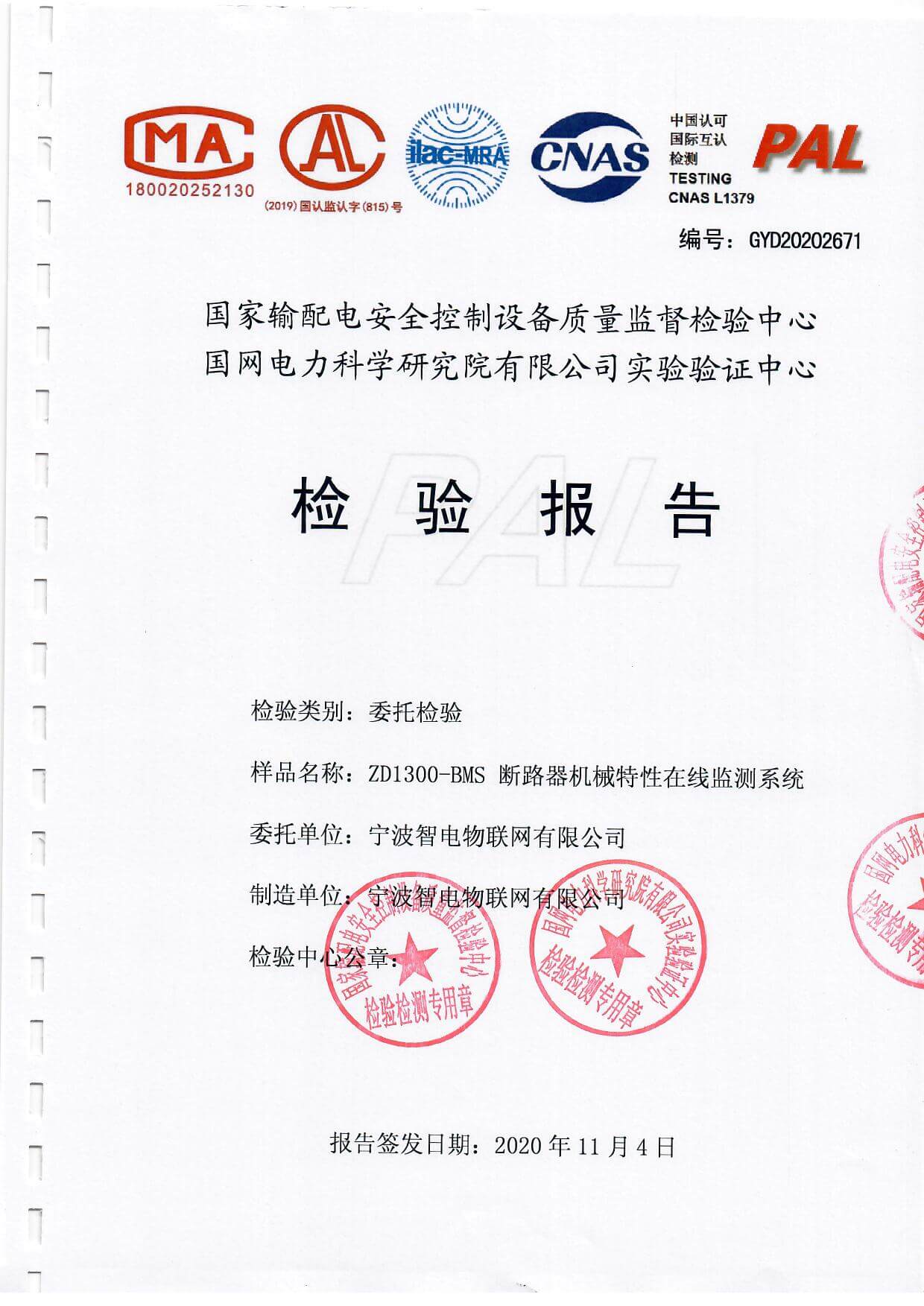

    6、检测报告

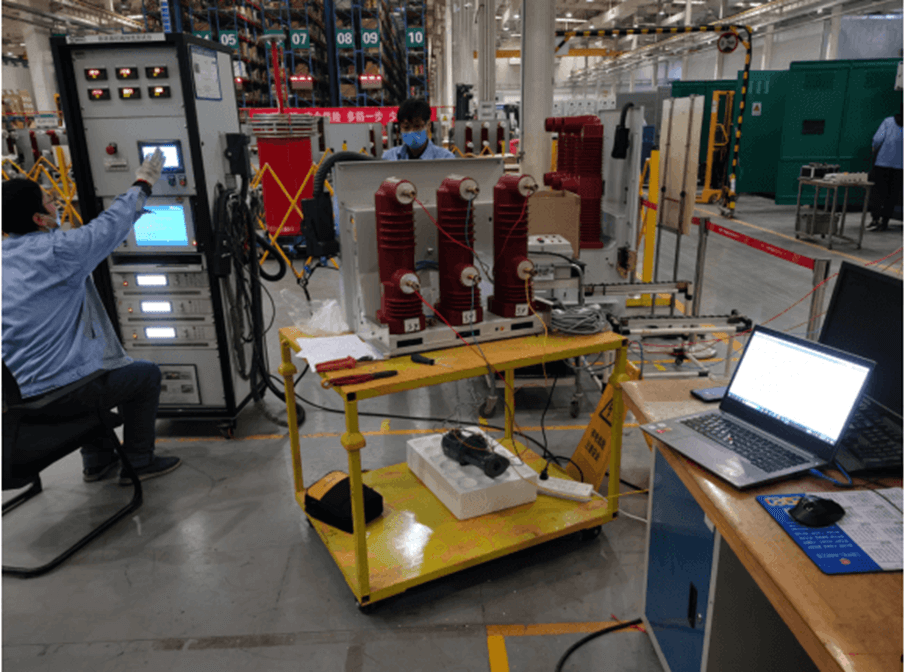

    7、部分厂家合作及产品测试

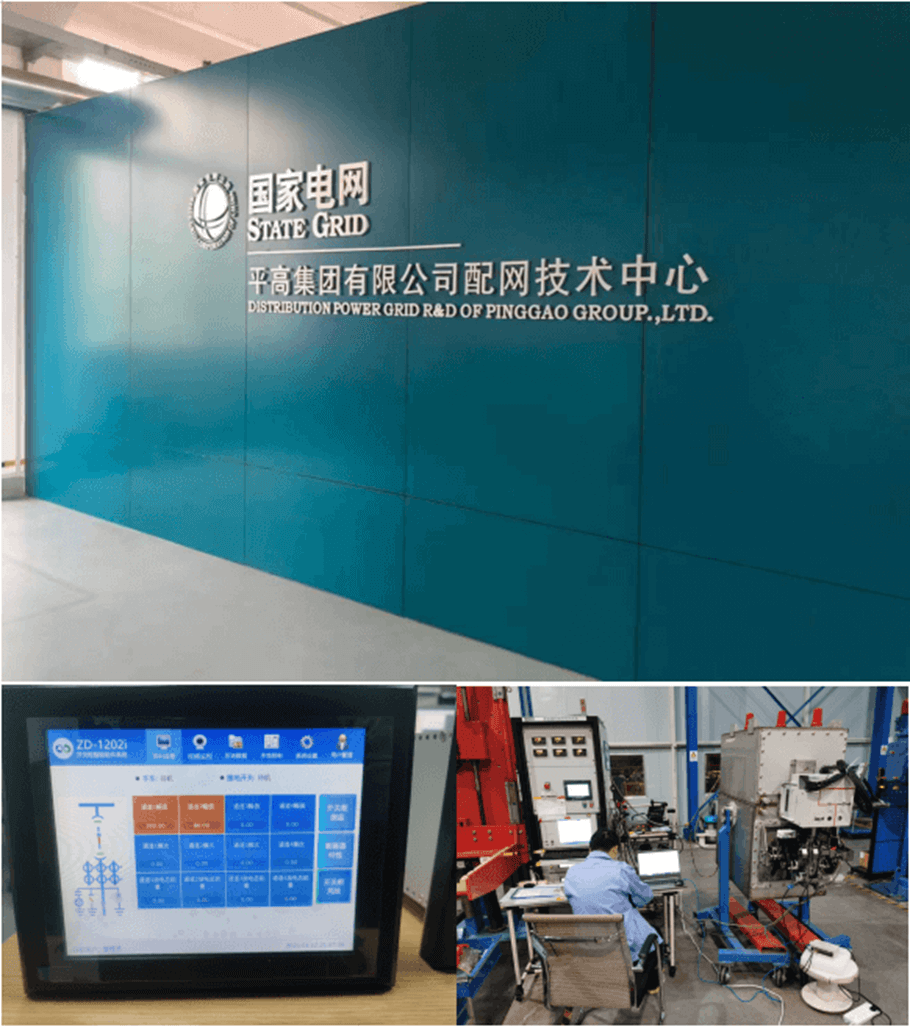

      1）平高集团合作

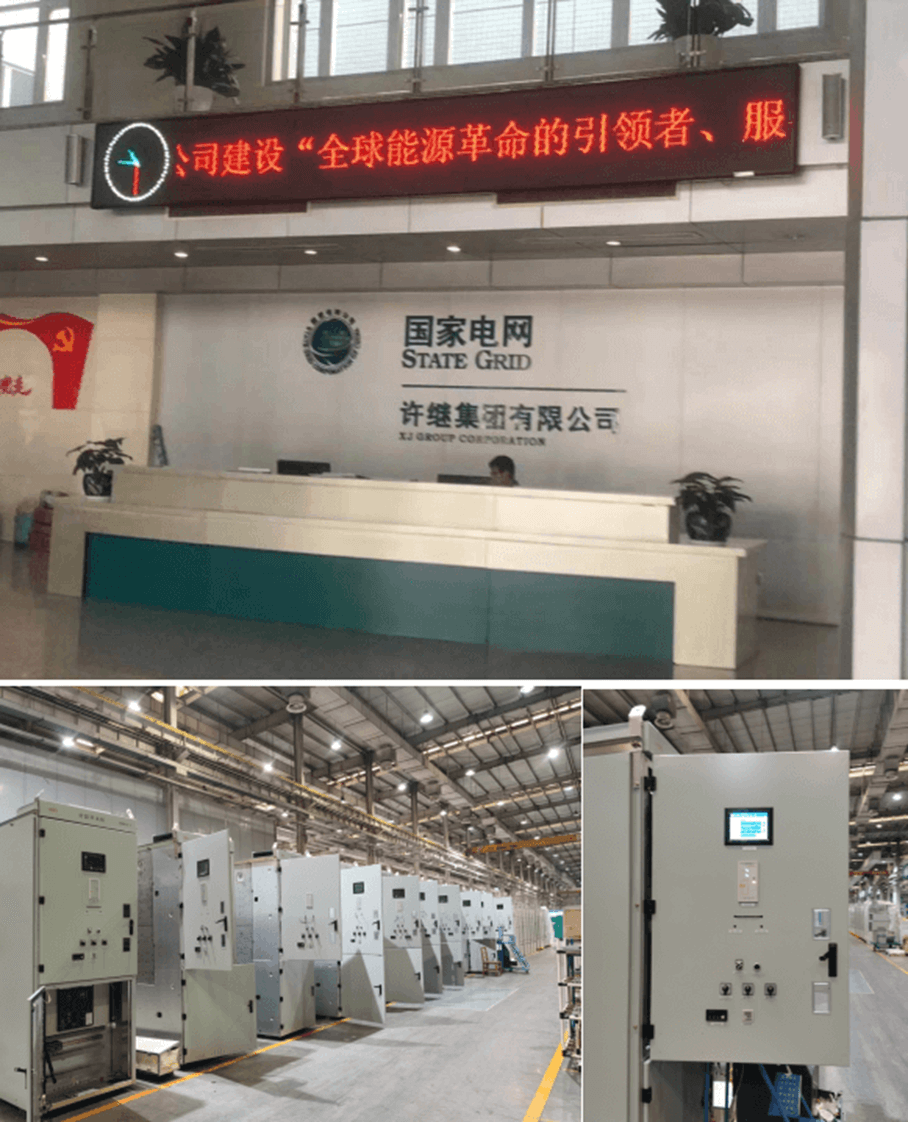

      2）许继电气合作
