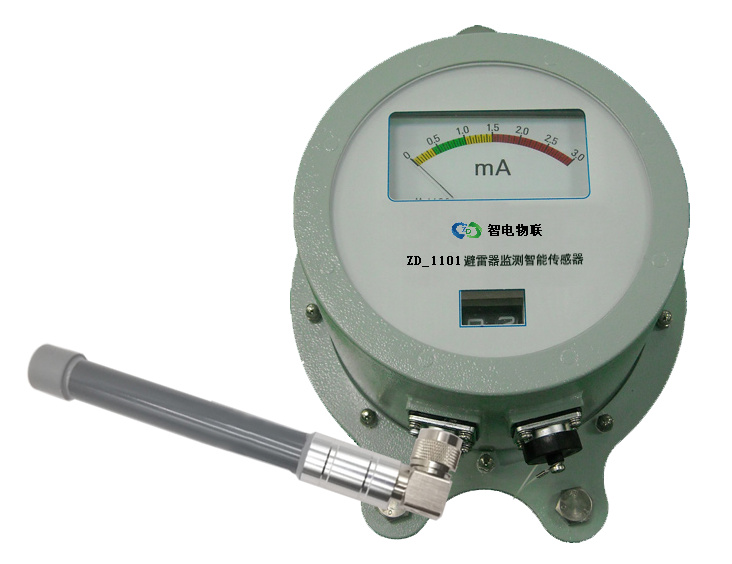

ZD1101i无线无源避雷器在线监测系统
1、简介
ZD-1101i无线无缘避雷器在线监测系统是采用新一代LoRaWAN物联网技术、泄漏电流储能供电、超低功耗的避雷器监测智能传感器，无需供电、无需布线，可自动、快速地在线监测避雷器的泄露电流，阻性电流，动作次数及最后一次动作时间；并可将监测数据通过LoraWAN无线物联网接入变电站的在线监测系统服务器，从而通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。
2、智能传感器特点
◆ 在线监测避雷器泄露电流、阻性电流和动作次数
周期监测避雷器泄露电流、阻性电流和动作次数，并记录每次动作时间；
◆ 实时采样
采样频率最小为1分钟，雷击计数实时上送，可及时地反映避雷器的动作、受潮、老化状况；
◆ LoRaWAN物联网接入
LoRaWAN无线组网，使用频段470MHz~510MHz，通信速率自适应；
◆ 微功耗设计，泄漏电流储能
超低功耗，采用避雷器泄漏电流储能进行供电；
◆ 内置长寿命、耐高低温锂电池，作为备用电源
内置锂电池作为备用电源，工作温度-50℃~80℃，使用寿命10年以上；
◆ 失电后仍具有传统避雷器监测器的功能
在掉电状态下，智能传感器仍具有传统避雷器监测器的所有功能。
◆ 异常告警
监测数据越限报警、低电量报警；
◆ 配置模式
支持本地/远程配置；
3、智能传感器主要技术参数
|
序号 |
参数名称 |
单位 |
技术指标 |
||
|
1 |
设备型号 |
|
ZD-1101i避雷器在线监测系统-3 |
ZD-1101i避雷器在线监测系统-10 |
|
|
2 |
适用避雷器电压等级 |
|
220kV及以下 |
750kV及以下 |
|
|
3 |
标称放电电流 |
kA |
10 |
20 |
|
|
4 |
标称放电电流下残压（8/20μs波形） |
kV |
≤2 |
≤3 |
|
|
5 |
2ms方波耐受能力(不小于) |
A |
1000 |
2500 |
|
|
6 |
4/10μs大电流耐受能力(不小于) |
kA |
100 |
100 |
|
|
7 |
下限记录电流(8/20μs不大于) |
A |
50 |
50 |
|
|
8 |
泄漏电流表最大量程及精度 |
|
3mA，±2% |
10mA，±2% |
|
|
9 |
阻性电流（谐波法） |
mA |
3 |
10 |
|
|
10 |
计数范围 (可循环计数) |
|
99 |
||
|
11 |
检测周期 |
|
5分钟以上，可设置 |
||
|
12 |
通讯接口 |
|
LoraWAN |
||
|
13 |
无线传输距离 |
km |
≥ 2.0 |
||
|
14 |
工作环境 |
温度 |
|
-40℃~70℃ |
|
|
湿度 |
|
≤95%，无凝露 |
|||
|
15 |
防护等级 |
|
IP68 |
||
|
16 |
重 量 |
kg |
3.0 |
||
避雷器在线监测系统由若干ZD-1101避雷器监测智能传感器和避雷器监测LoraWAN网关组成。
ZD-1101避雷器监测智能传感器串接在避雷器的接地回路中，智能传感器中的毫安表用于监测运行电压下通过避雷器的泄露电流有效值，动作次数则用来记录避雷在过电压下的动作次数。智能传感器根据用户设置参数周期上报监测数据，当避雷器遭受过电压时，智能传感器实时上报监测数据，可及时反映避雷器的工作状态。智能传感器周期对避雷器泄漏电流进行采样，并通过谐波法进行分析计算，从而将阻性电流从全电流中分离出来；通过LoraWAN物联网将监测数据信息发送至变电站监测服务器；避雷器监测器采用微功耗设计，采用泄漏电流储能供电，同时内置长寿命、耐高低温锂电池作为备用电源。避雷器监测智能传感器在掉电状态下，仍具有传统避雷器监测器的所有功能。
避雷器监测LoraWAN网关对现场所有ZD-1101避雷器监测智能传感器的全电流，阻性电流、动作次数和电池电量信息进行收集与处理，并将这些信息有序地存入本地数据库中，通过IEC61850协议与变电站监测服务器进行通信。

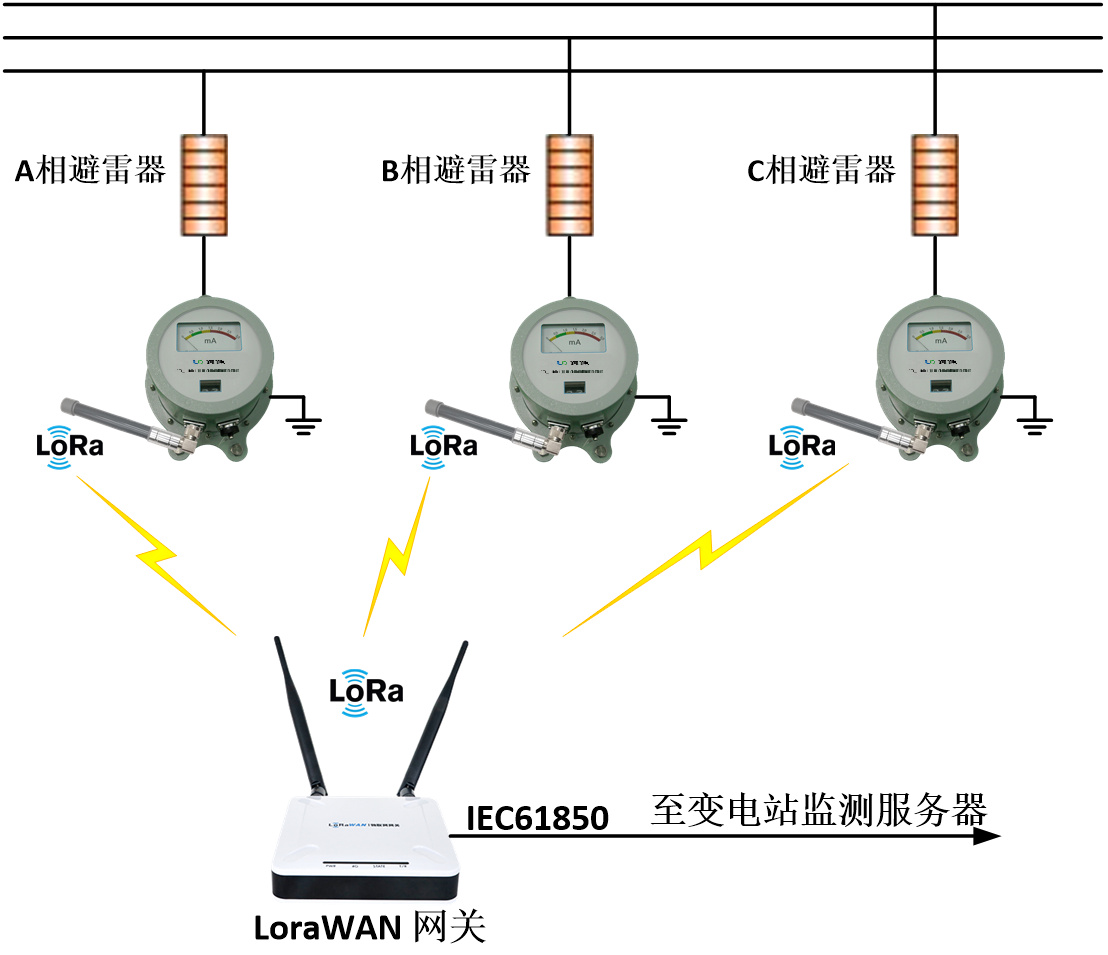

5、智能传感器连接拓扑图
避雷器在线监测系统连接拓扑架构如下图所示
图：避雷器在线监测系统连接拓扑图
