ZD1103 变压器铁芯夹件接地电流在线监测装置主要采集变压器的铁芯接地电流信号。通过铁芯接地电流的监测来发现变压器箱体内异物、内部绝缘受潮或损伤、油箱沉积油泥、铁芯多点接地等类型的故障，从而及早发现潜伏隐患，提出预警，避免事故的发生。

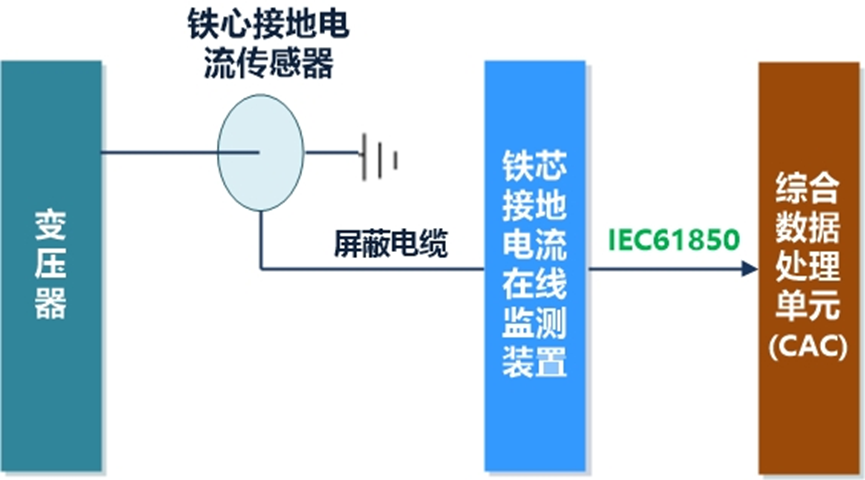

1、连接图

2、主要功能及参数

铁芯接地监测单元利用高灵敏度电流传感器，不失真的采集变压器铁芯对地的泄漏电流信号，通过对电流信号的运算和处理，剔除杂波干扰信号，得到实际接地泄漏电流信息；最终利用专家系统分析、判断、预测铁芯绝缘的健康状况。

铁芯电流报警数据表：

技术指标：

3、通讯规约

变压器铁芯接地监测IED 采用DL/T860（IEC61850）协议与嵌入式主处理器通信，其评价结果通过过程层网络采用REPORT 服务传输至嵌入式主处理器。

4、外形尺寸

4.1、铁芯接地监测IED

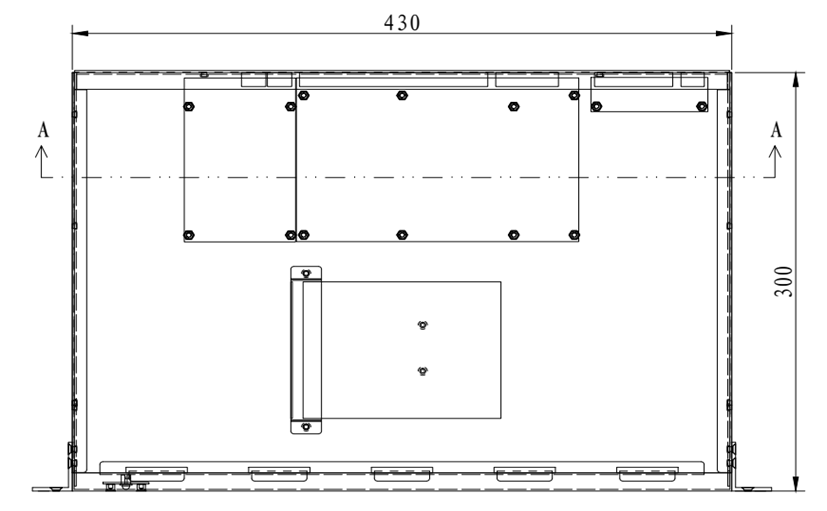

铁芯接地监测IED外壳材料为铝型材。采用1U标准尺寸，可以方便的放置于标准智能组件柜中，机箱结构（单位mm）和屏面开孔尺寸（单位mm）如下图所示。

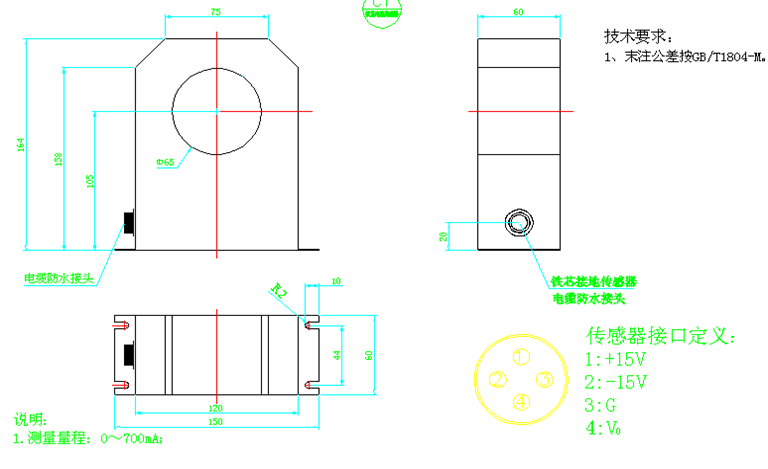

4.2、电流传感器

铁芯接地电流传感器采用穿心式电流传感器，接地线穿过穿心式电流传感器后接地。穿心式电流传感器外壳采用不锈钢材料全密封设计，具有防水功能，传感器安装后不影响变压器的运行维护。

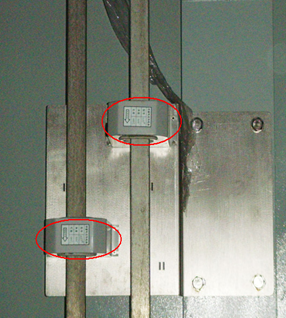

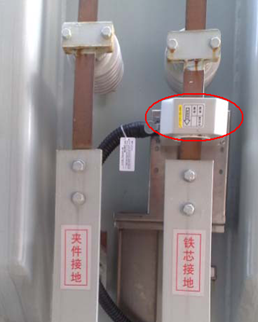

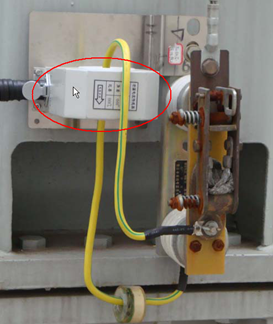

5、安装实例图
