1、产品介绍

ZD2000-DGA 变压器油中溶解气体在线监测装置可定量、自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的权威产品，为电力变压器实现在线远程溶解气体分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。

2、技术特点与优势

ZD2000-DGA 变压器油中溶解气体在线监测装置具有如下优势：

1）数字动态顶空脱气技术：数字动态顶空脱气技术具有独创性，脱气流程与实验室振荡脱气流程基本一致，但自动化程度、脱气效率和脱气精度更高，脱气重复性更好，平衡时间更短；脱气结果不受油样含气率影响；无需油样标定，精度高，比对误差小。

2）高精度数字注射定量技术：利用增量式光电编码器实现位置闭环控制，实现油的循环、取样、脱气。体积定量精度为50ul，消除了人为影响，脱气结果具有更佳的重复性，保证了高精度检测。

3）新型高灵敏度微型检测技术：采用新型长寿命微型检测器，对称直通式结构、双臂电桥检测及微池体积（60µL）设计，池体积小，流速高，检测响应时间短，恢复快，色谱峰型对称。

4）灵敏度智能补偿算法：利用自然条件实现检测器灵敏度智能补偿算，有效解决检测器检测灵敏度衰减问题，并自动修正检测器的响应灵敏度，有效提高检测精度、稳定性和使用寿命。

5）真空再生型高纯度空气发生器：基于变压吸附技术的真空再生型高纯度空气发生器，为高频率监测提供了免维护载气。空气中甲烷去除率95%以上、二氧化碳去除率99%以上，露点低于-50℃，指标超越瓶装载气，支持高频率（监测周期<30分钟内）不间断的监测。

6）高性能复合色谱柱：专用高性能复合色谱柱，单色谱柱可同时高效分离氢气(H2)、一氧化碳(CO)、二氧化碳(CO2) 、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2) 等各种特性气体。

7）智能化自检、全流程日志功能：具有开机自检功能，判断各零部件的运行状态；根据实时温度、压力、注射泵位置来智能判断控制流程是否正常，分析提示出现故障的可能原因。具有完善的全流程日志记录及输出功能，简化查询控制流程步骤，方便进行故障排查。

8）全单元隔离设计，闭环控制：控制单元中所有输入信号均采用高性能隔离电路隔离，保证信号质量，减小噪声干扰；精密注射泵采用增量式光电编码器结合压力传感器实现了油气分离装置压力闭环控制。各模块温度采用PT1000温度传感器结合数字PID算法实现了高精度闭环温度控制。

9）恶劣环境适应能力：机柜采用全密封恒温隔热设计，防护等级满足IP55要求，使系统可在高温、高湿和低温等各种恶劣环境条件下正常工作，保证了系统监测的稳定性。

10）可靠、兼容的通信方式：采用以太网、RS485连接，支持TCP/IP网络协议，支持DL/T860（IEC61850）、IEC104等规约，满足智能变电站在线监测与综自一体化管理要求。

11）智能的后台软件功能：支持智能数据查询、状态及日志查询、趋势图显示，支持采样周期设定、报警阈值设定，具有改良三比值法、大卫三角形法、立体图示法等故障诊断功能。

3、技术参数

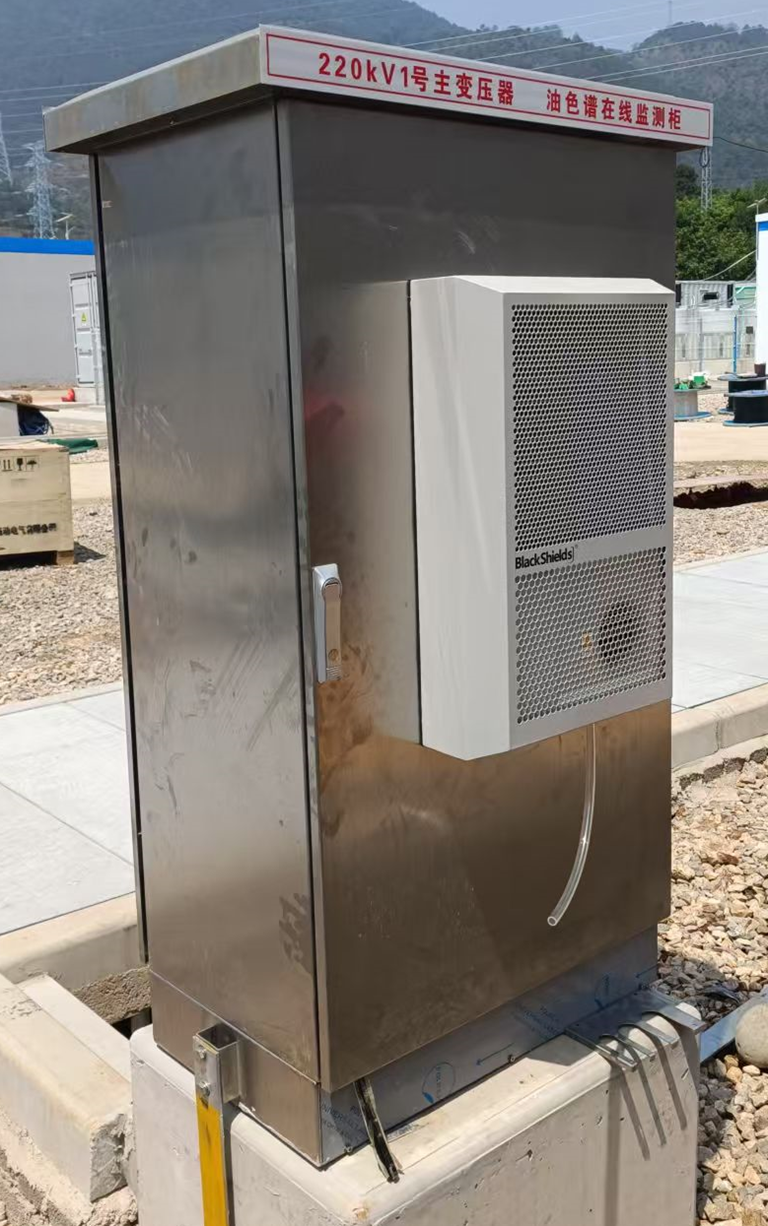

4、安装实例图
