ZD2000-FM变压器光纤绕组测温在线监测装置使用荧光温度传感器能直接、实时、准确地测量变压器绕组热点的温度，系统带有RS-485数字输出、LAN和模拟量（4~20mA）输出，并可选使用IEC61850通信模式，系统非常容易同监控和数据采集系统（SCADA系统）或其他数据系统连接。

1、系统组成

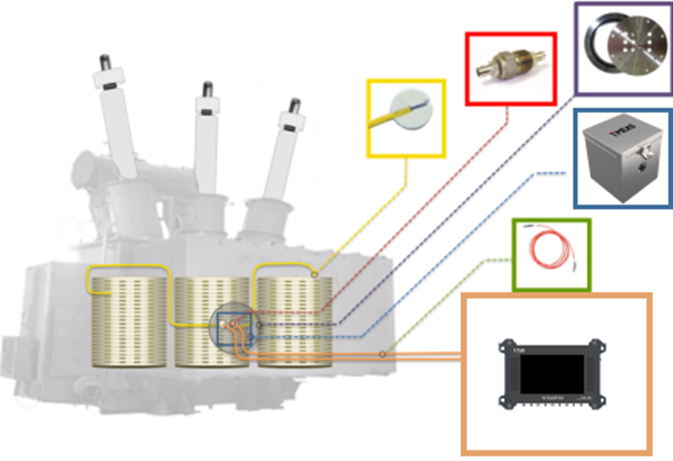

一套完整的ZD2000-FM变压器光纤绕组测温在线监测装置包括：

Ø  荧光温度解调仪*1

Ø  荧光温度传感器*N(基于通道数)

Ø  光学贯通器转接盘*1

Ø  转接光缆*N(基于通道数)

Ø  法兰盘*1

Ø  防护罩*1

Ø  防护箱*1

2、主要参数

3、传感器介绍

荧光温度传感器作用是探测温度，并将温度信号传输至光纤温度解调仪，传感器是由铁氟龙和石英玻璃光纤构成的全介质材料，耐温及电绝缘性能极佳。根据场景需要可选择不带固定座、带小型D1固定座或带D3固定座三种形态：

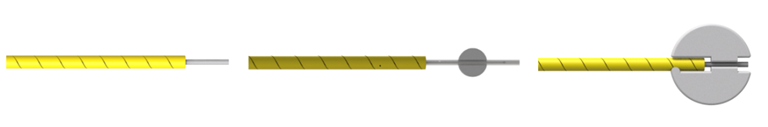

(裸探头)              (D1固定座)                (D3固定座)

3.1、基本技术参数

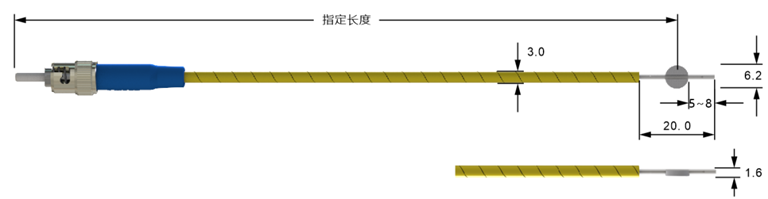

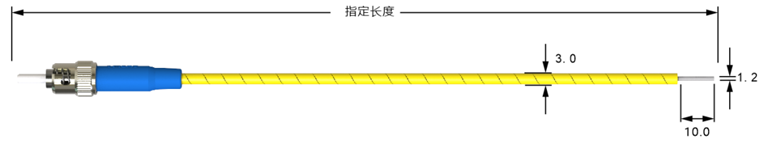

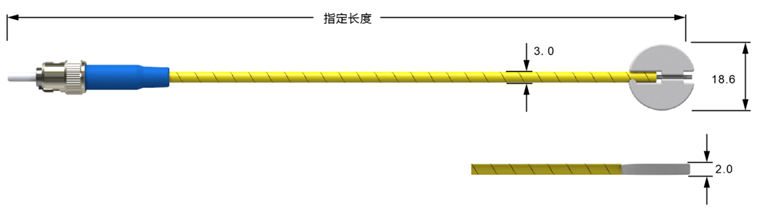

各温度探头的外形尺寸如下图：

图：传感器外形尺寸图

图：传感器外形尺寸图

图：传感器外形尺寸图（护套颜色以实物为准）

3.2注意事项

传感器安装和使用过程中需要注意：

l  安装前务必彻底清洁光缆，以免造成爬电影响传感器电绝缘性能；

l  光缆最小转弯半径是50mm，小于这个尺寸的弯折会影响测温性能甚至损坏光纤；

l  避免使光缆承受持续压力、拉力或扭力，避免受到夹伤或锐角挤压；

l  如果光缆缠绕或打结，请小心解开，切勿硬拉；

l  避免在硬物的表面摔落或划伤光纤连接器表面，对接前请始终盖着防尘帽 ；

l  保持光纤连接器表面的绝对清洁，内部光纤在安装使用过程中注意清洁，勿让光纤端面沾灰尘污渍等；

l  在每次连接前，需使用无尘纸（非必要情况勿使用带酒精的无尘纸）和无尘棉签，光纤清洁器充分清理所有的连接面；

l  在变压器内部布线时，传感器外部请勿使用布条等缠绕传感器，会导致进油不彻底；

l  光纤安装的走向最好与电磁场走向保持一致；

l  请确保在每一个工序中开始前和完成后检测光学温度传感器性能并做记录；

l  在变压器最后注油前，一定要再次检查，确保光纤已经可靠连接；

l  现场安装人员进入变压器时，请注意不要碰触光纤，以免将温度探头拽脱。

4、基本操作说明

4.1、前端清洁

所需工具：无尘纸（或纸巾），棉签（或清洁笔）

Ø  连接器的清洁

光纤连接器是光缆端光信号输入输出位置，端面是否干净直接影响测温性能。清洁方法第一步为使用无尘纸（纸巾）清洁插芯柱面两次，然后使用无尘纸（纸巾）或清洁笔清洁插芯端面两次，清洁方法如下图：

Ø  光接口的清洁

光接口是内置式光信号输入输出位置，端面是否干净直接影响测温性能。光接口的清洁方法为使用棉签清洁，或使用清洁笔插入到光接口内部后按压两次来清洁端面，方式如下图：

方式一：棉签清洁                           方式二：清洁笔清洁

4.2、光纤连接器与光接口的连接

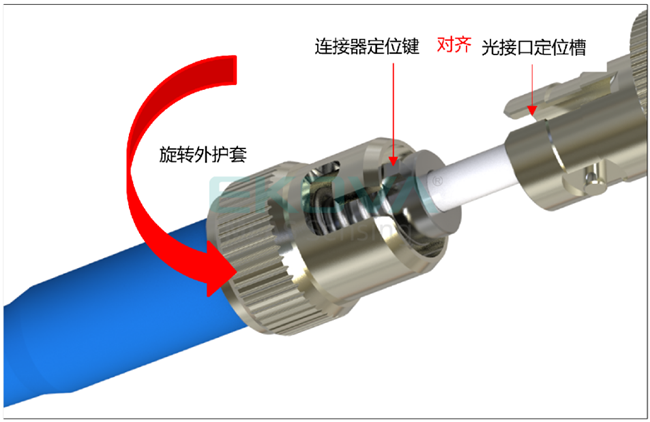

本系统所有的光接口连接方式为ST，安装方式是ST光纤连接器的定位键与光接口的定位槽对齐后推入，连接器完全推入后旋转ST外护套锁紧固定。

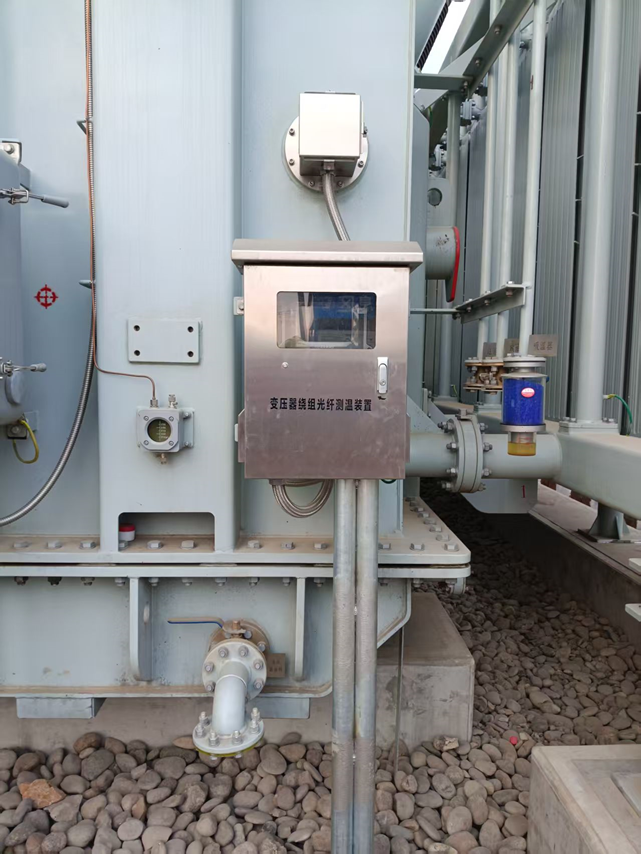

5、安装实例图
