主要功能

功能介绍

基本功能

接收数据

接收无线温度传感器上传的温度和传感器工作电压

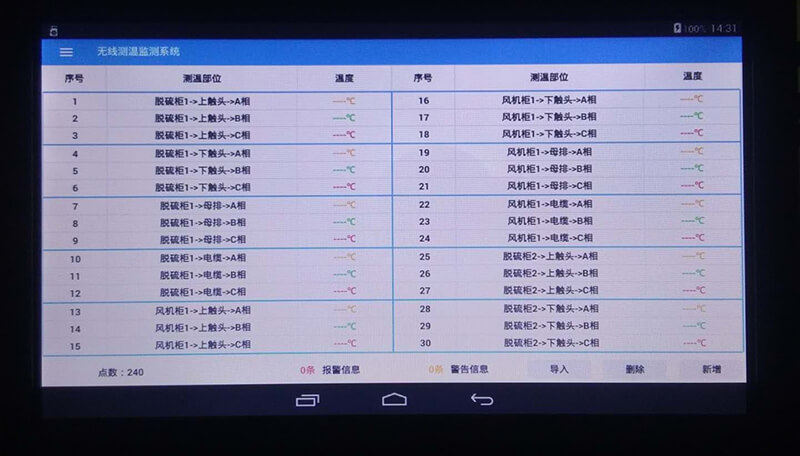

显示数据

彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合

时钟显示

实时时钟显示，并作为事件记录的时间基准

参数设置

所有参数灵活可设，操作方便，掉电数据不丢失

报警输出

当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示

温度报警记录

记录曾发生过报警的测温位置的温度

历史曲线

可查询每个测温点历史曲线

月最高温度记录

记录每个测温点每月的最高温度记录，并生成最高记录柱状图

数据冻结

每个测温点数据冻结密度设置为5min时，可冻结5年的历史数据

密码管理

采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能

技术参数

技术指标

无线参数

无线频率

2.4GHz/433MHz

管理无线传感器数量

≤240只

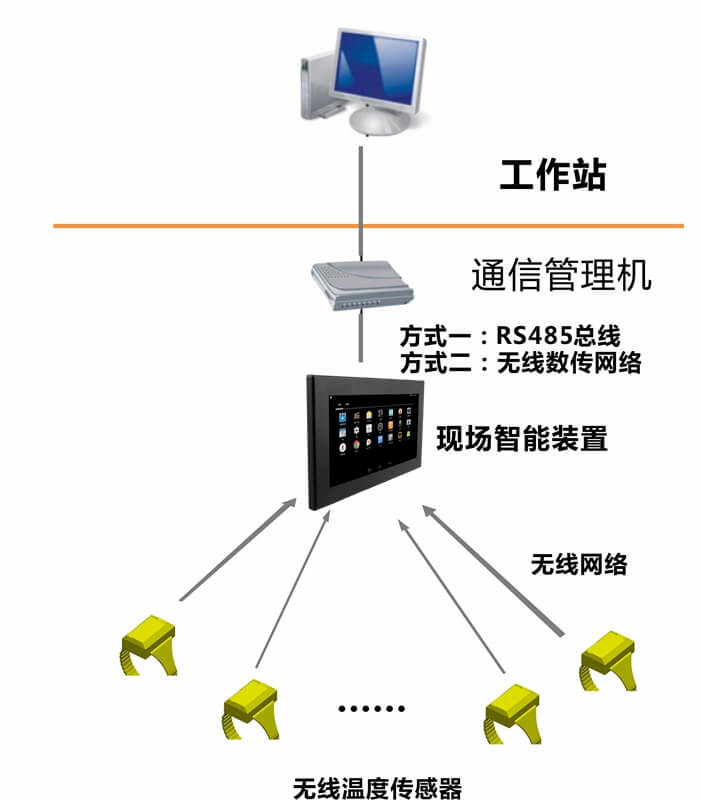

通讯参数

通讯方式

RS485、以太网、光纤，RS485通讯距离≤1200m（不加中继）

主机组网数量

≤128台

通讯规约

Modbus规约

波特率

1200、2400、4800、9600 bps 可选

报警默认参数

温度报警值

上限值：+90℃，下限值：－20℃

温度告警值

上限值：+60℃，下限值：－10℃

告警电压值

2700mV

继电器干接点参数

AC220V/5A（无源常开）

工作电压

AC85～265V/DC110～370V

整机功耗

≤5VA

工作温度

-10℃~+70℃

工作湿度

≤90%RH,不结露，无腐蚀

海拔

≤2500米

绝缘电阻

≥100MΩ(温度在10~30℃,相对湿度小于80%)

安装方式

壁挂式安装、嵌入式

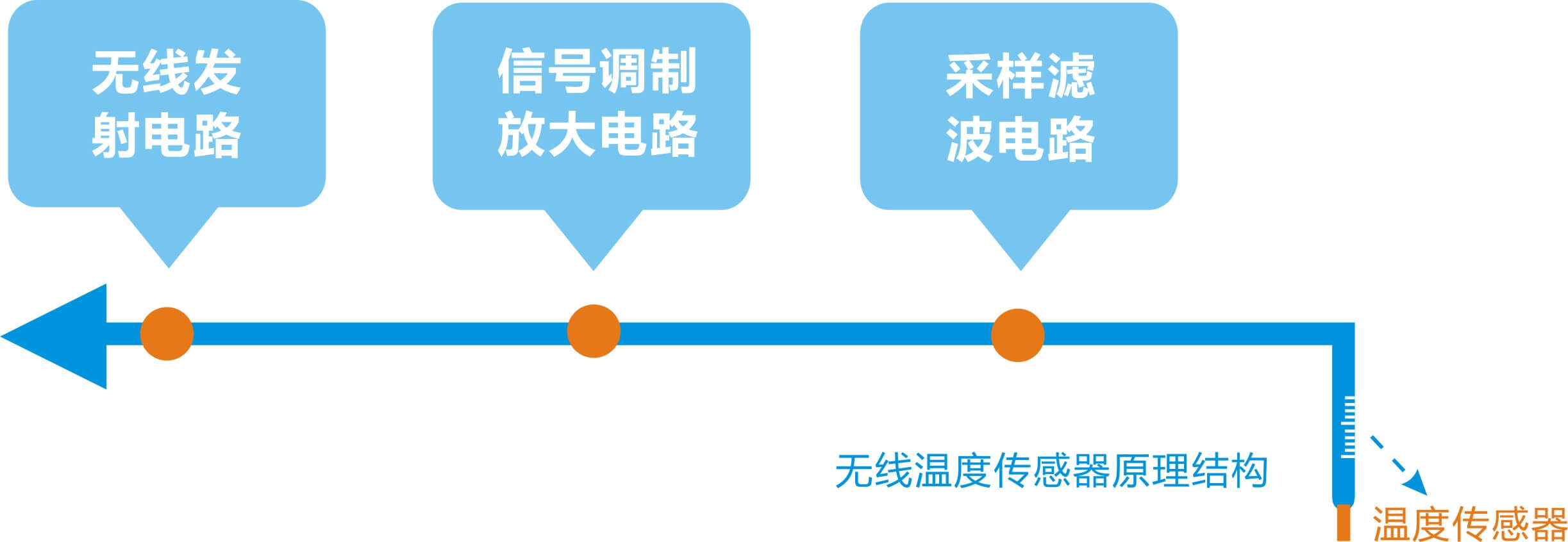

无线温度传感器原理结构图

主要功能

功能介绍

温度检测功能

实时检测被测部位的当前温度

供电电压自检功能

实时检测传感器自身的供电电压值

所检测到的数据全部通过无线上传到无线测温主机

传感器类型

参数介绍

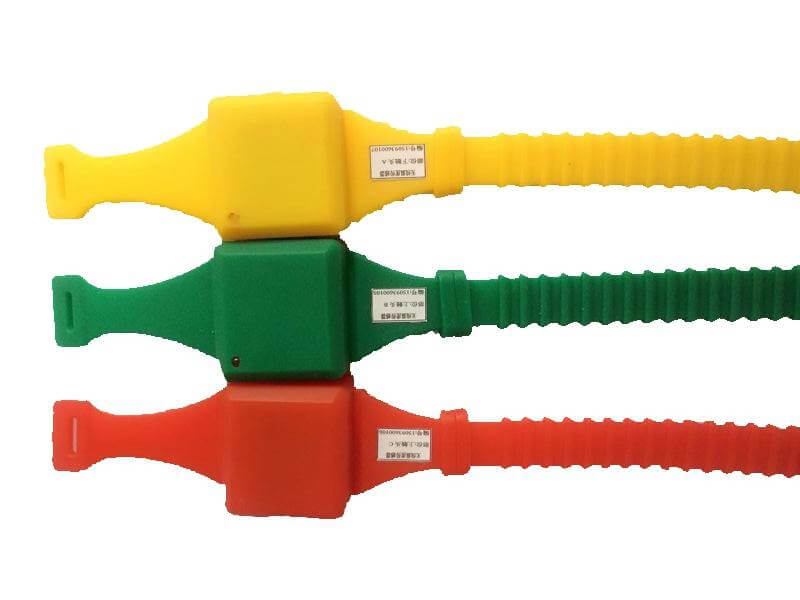

无线温度传感器（有源）

参数

温度测量范围：-25～+200℃

测量精度：±1℃（0~75℃）,±2℃（-20~150℃）

温度采样频率：默认1分钟

无线频率：488MHz

无线传输距离：≤500米（488MHz）

电池使用寿命：5-8年

安装方式：捆绑式

外形尺寸：主体尺寸：38mm*35mm*24mm，表带总长：385mm

安装部位

移开式高压开关柜：母排， 静触头，电缆搭接等部位。

固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。

传感器类型

参数介绍

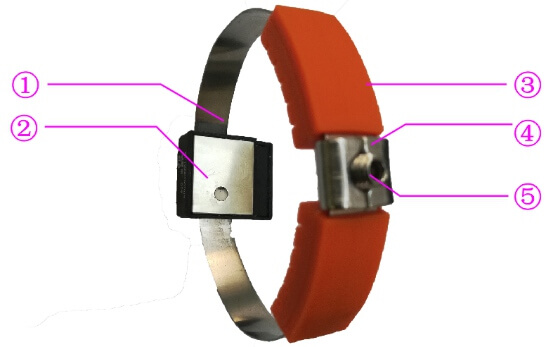

微型无源无线温度传感器

传感器结构：

① 取电合金片：用于感应取电

② 后盖片：感应温度

③ 软硅胶：加深连接强度

④ 连接头：连接取单片双头

⑤ 螺丝：固定取电片

参数

温度测量范围：-40～+200℃

测量精度：±0.5℃（0~65℃）,±1℃（-40~125℃）

温度采样频率：默认最低5秒（自适应根据电流大小调节）

无线频率：488MHz

无线传输距离：≤200米（空旷距离）

工作电源：感应取电

启动电流：>3A

安装方式：捆绑式

主体尺寸：28.5*23.6*12.1

安装部位

移开式高压开关柜：母排， 静触头，电缆搭接等部位。

低压柜：出线桩头、断路器进出线端。

固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。

低压开关柜：空开进线、出线、电缆出线等部位。

传感器类型

参数介绍

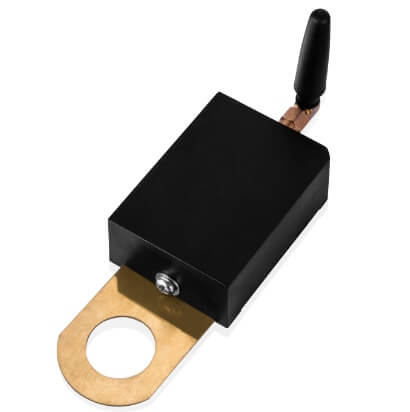

无线温度传感器（户外）

传感器结构：

① 外壳：模块主机

② 铜片：安装螺丝孔、感应温度探头

③ 天线：发送信号

参数

温度测量范围：-25～+200℃

测量精度：≤±1℃

温度采样频率：变化≤2℃时，5分钟发送1次；

变化>2℃时，1分钟发送1次，

无线频率：488MHz

无线传输距离：≤1000米

电池使用寿命：8年

安装方式：捆绑式

主体尺寸：60mm*45mm*25mm，总长：105mm

安装部位

户外隔离刀闸、穿墙线夹套管接头、变压器进出桩头、户

外软连接铜排搭接
