ZD1308-T 变压器局部放电在线监测装置运用特高频传感器技术实时检测变压器内部的局放信号，通过后台的数据分析软件和智能诊断系统，对局放信号进行分析和处理，评估变压器的绝缘状态，判断缺陷类型和缺陷的大致位置，并给出维护建议。

1、系统组成

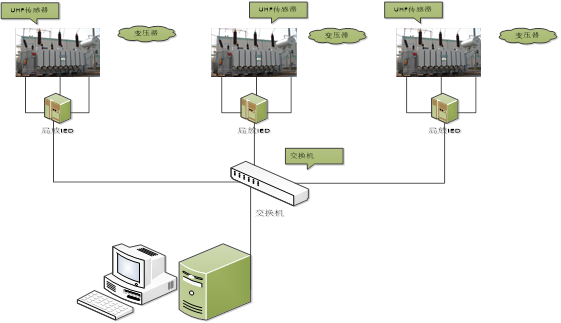

ZD1308-T 变压器局部放电在线监测装置由传感器、检波/信号处理单元、局放IED和专家系统服务器组成，多个局放IED可以构成分布式监测系统，同时对多个设备进行在线监测。一套变压器局放在线监测系统可配置一台专家系统服务器及多达256个局放IED，每个局放IED可支持多个传感器单元监测一台变压器，适合不同规模的变电站的变压器设备的在线监测。

Ø  内置式UHF传感器：安装在电力变压器上，检测电力变压器内部局部放电产生的特高频电磁波信号。

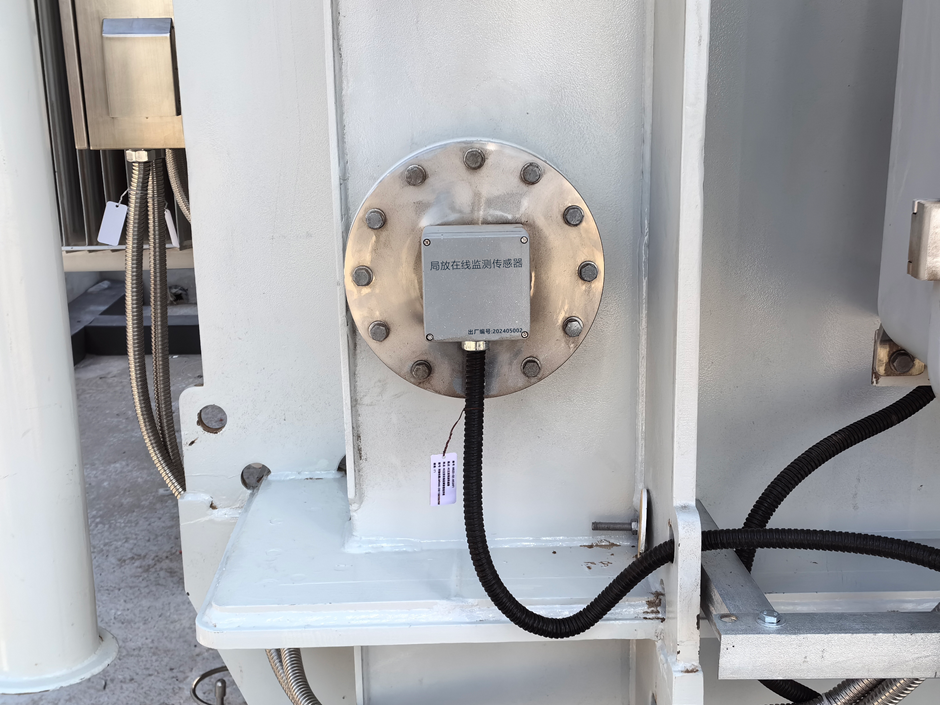

对于已运行的变压器推荐使用油阀式UHF传感器，油阀式UHF传感器安装在变压器箱壁的放油阀处，不影响变压器的正常运行，可带电安装。

对于新建变电站的变压器推荐使用内置式UHF传感器，内置式UHF传感器安装在变压器本体内壁上，需要在变压器本体预留安装传感器的孔位；

Ø  检波/信号处理单元：实现对传感器采集到的信号进行滤波，检波，放大并传输给局放监测IED装置。

Ø  局放IED：由高速数据采集单元、FPGA高速数据处理单元、通信与控制单元等模块组成，对检测到的信号进行采集、处理，通过光纤将监测结果传到专家系统服务器，一个局放IED可同时处理多个传感器的采集数据；

Ø  专家系统服务器：通过对历史数据的统计和分析，结合设备内部局放的变化趋势，并根据信号的特点，与指纹库比对判断出可能的缺陷类型和缺陷的大致位置。

2、主要功能及特点

Ø  传感器结构尺寸设计小巧合理，安装不改变电力变压器内部结构，不影响电力变压器正常运行；

Ø  该系统采用独特的硬件抗干扰信号技术，并通过脉冲识别、特征谱图分析等多种软件抗噪手段，最大限度抑制各种干扰，有效提高信噪比；

Ø  后台专家系统：能记录每次放电的时间和特征参数，用于生成二维图谱：（椭圆图、Q-ф、N-ф）和三维图谱：（PRPS、PRPD），并能给出局部放电趋势分析、故障模式分析等信息；

3、技术指标

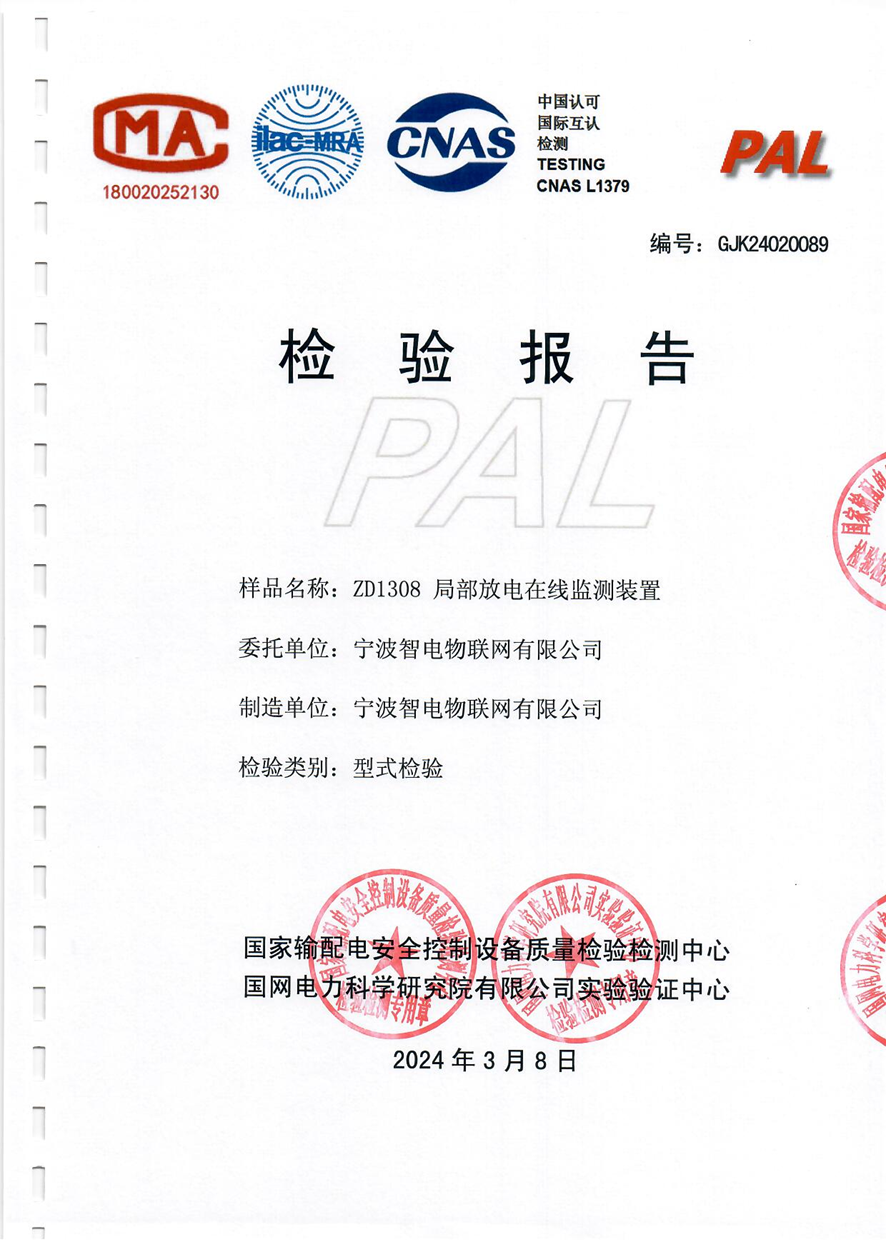

4、检测报告
