1、系统简介

ZD3000-IMT数字化表计智能终端是变电站所各类智能化表计状态监测信息的汇聚中心，实现高压设备表计状态信息的统一化采集、规格化存储、综合化分析、可视化展现、标准化上传，以及标准化控制指令的解析和下达。

ZD3000-IMT装置技术参数和功能完全符合国家电网公司《智慧变电站数字化远传表计技术规范（试行）》、《输变电设备物联网微功率无线网通信协议》、《输变电设备物联网节点设备无线组网协议》以及基建技术〔2022〕3 号《国网基建部关于发布输变电工程通用设计通用设备应用目录（2022 年版）的通知》的相关标准。

2、主要功能

1）状态信息接入：通过标准接口实现变压器油温、油位、油压、气体继电器、SF6密度微水、避雷器泄漏电流等数字化表计信号的接入，并可扩展高压设备其它状态监测信号的接入；

2）数据存储与转发：对接入的状态信息进行清洗加工和必要的质控预处理，并按统一格式进行本地化存储，同时，通过标准IEC61850协议转发给上级平台系统；

3）分析与诊断：按相关标准规范设置数据报警门限值，可对接入的表计状态信息进行超标判断。同时集成故障案例库和分析模型，实现全景式、关联式、集成式的故障诊断与健康评判；

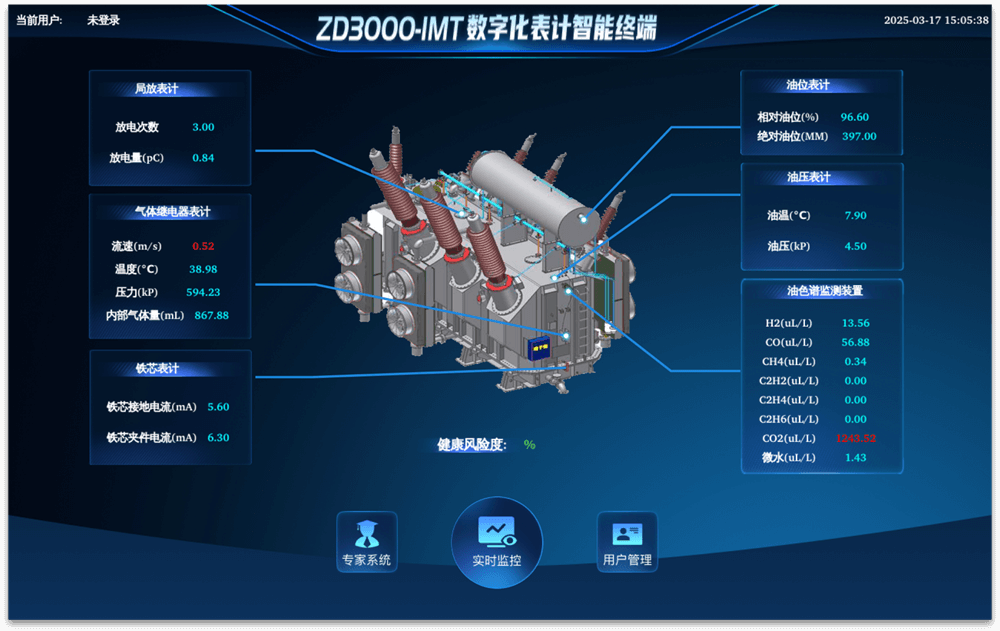

4）数据查询与展示：同时支持本地LCD触摸屏与远程WEB访问等多种数据展示方式，实现实时状态、历史数据、分析诊断结果等信息的查询展示和导出；

5）系统自管理：装置可对自身运行状态进行监测和管理，包括心跳检测、容错处理、版本检测和更新、远程维护支持、运行环境监测、日志记录/存储/上报等。

3、技术参数

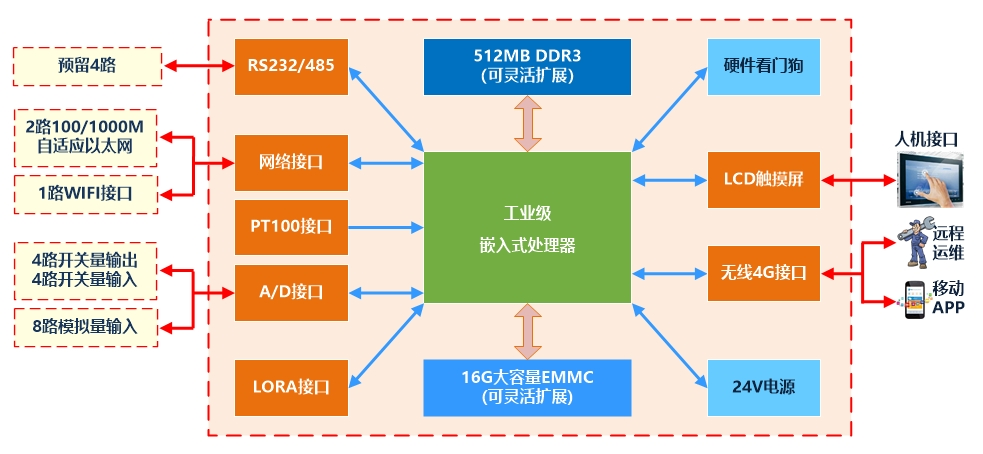

4、硬件组成

系统主芯片采用工业级嵌入式处理器，宽温、低功耗、无风扇、全屏蔽设计，确保了在各种极端环境工况下的正常运行，装置采用大容量FLASH后端存储，可以满足数据保存 10 年以上，并具备快速记录查询功能，具有较高的处理能力和存储能力，同时具备断电不丢失数据、自复位的功能。

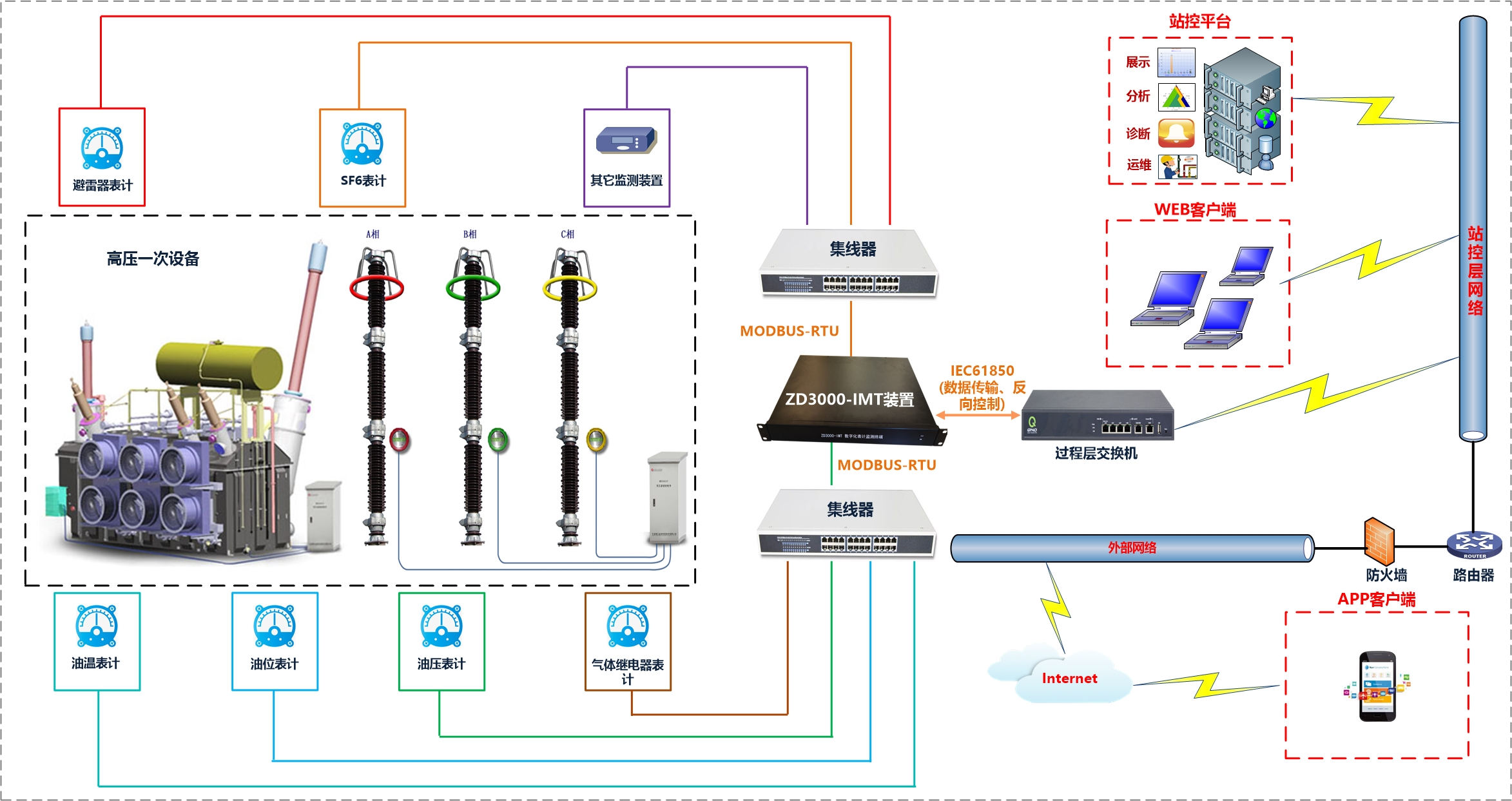

5、网络拓扑

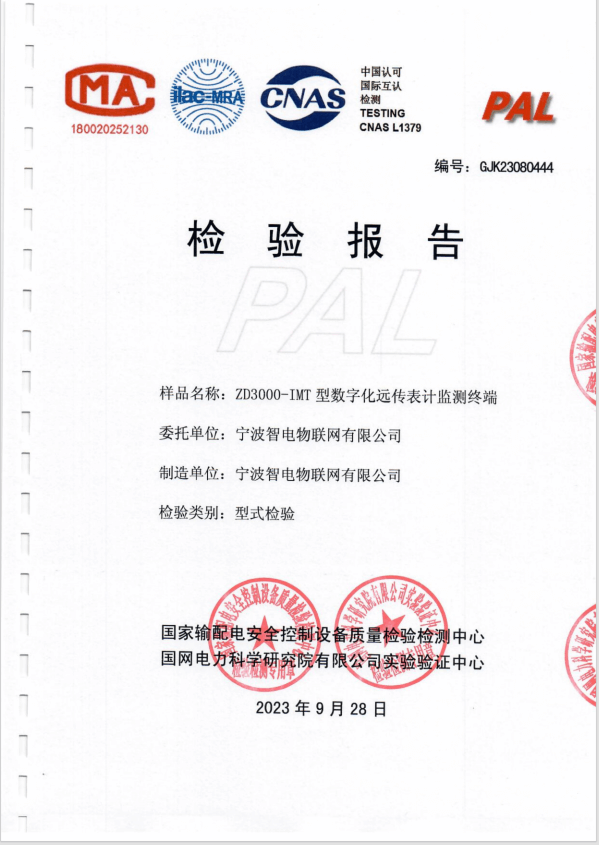

6、检测报告
