1、产品概述

ZD2000-FRD轨电位录波装置用于地铁牵引变供电系统，装置通过模拟量接口实时采集钢轨和地之间的电位差、短路装置短接时流过的电流值，通过预设的状态变位录波触发条件启动故障录波功能，完成轨地电位差及短路电流的录波过程，并对录波结果以文件形式进行存储，同时响应上位机的数据召唤指令，上传录波文件，进行进阶分析。通过对录波文件的分析，以方便于管理人员分析轨道交通的运行情况并及时处理风险事件，提升安全运行水平。

本装置兼容多种通信规约、标准数据格式存储，设备安装方便快捷，通过预设参数上电即用。

2、系统组成

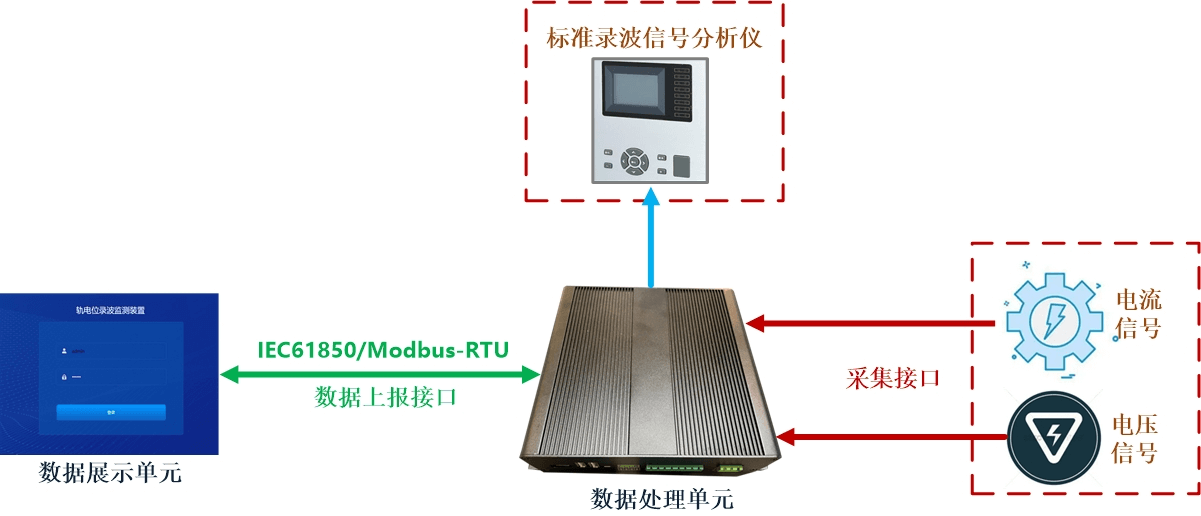

ZD2000-FRD轨电位录波装置主要由数据采集接口、数据理单元、数据上报接口及数据展示单元组成，系统组成具体如下图所示：

Ø 采集接口

系统集成了10路模拟量采集接口，并可以依据项目具体需求进行配置，可采集0～±10V电压信号和4～20mA电流信号。

Ø 数据处理单元

对采集的模拟量信号进行清洗、解析、规格化，对有效信号进行连续录波和存储。数据处理单元也是本系统的中枢控制器，协调系统各个部件运行。

Ø 数据上报接口

集成了IEC61850和Modubs-RTU通信协议，实现了数据和录波文件的上传，便于对采集结果进行进阶分析。

Ø 数据展示单元

基于WEB方式，对录波结果进行图形化展示，通过远程登录及权限验证，可查看实时数据、历史数据及录波曲线等。

3、主要功能

1）数据采集

钢轨电位限制装置有电压和电流测量回路，用于测量钢轨短路装置短接时的电流、电压信号，并记录波形。本装置分为两个采集模式，故障录波模式和长时录波模式，录波文件格式为标准comtrade格式。

故障录波：采样时间点间隔1ms，开关量闭合信号触发，可设置触发点位置。单次触发录波记录10分钟波形。全时录波并监听短接信号，当检测到短接信号的时候，触发波形记录，波形总时长10分钟。

长时录波：采样时间点间隔1ms，波形文件中每个数据时间点间隔10ms（为了控制存储空间，波形压缩了10倍。）开关量闭合信号触发，不可设置触发点位置，当检测到短接信号时触发记录波形，连续记录7天波形数据，每10分钟一个波形文件。

2）数据上报

ZD2000-FRD对采集的电流、电压信号进行适当处理后通过标准IEC61850/DLT860、modbus协议实时转发给上级系统。

3）数据缓存和续传

当由于网络或上级系统故障使得ZD2000-FRD无法转发结果数据时，ZD2000-FRD可将状态信息缓存。当检测到故障消除后能继续转发这些缓存信息，或由上级系统主动召唤缓存信息。

4）远程数据召唤

ZD2000-FRD是一个标准的、智能化的状态信息源，可以为上级系统提供远程信息召唤功能，支持上级系统在需要的时候远程获取所指定的状态信息。

5）大容量数据本地存储

ZD2000-FRD可连接大容量的存储介质，用于对录波数据进行标准化封装和本地化存储。这些数据可以根据上级系统的需要随时上送以供使用。

6）远程数据查看

ZD2000-FRD数据展示单元集成了WEB服务功能，用户可通过浏览器登录并进行权限验证，即可查看实时、历史、录波曲线等多种状态的数据，并可对查询结果进行导出。

7）系统自管理

ZD2000-FRD通过自管理功能保障自身的正常稳定运行，提高抗干扰能力。装置可对自身运行状态进行监测和管理，包括心跳检测、容错处理、版本检测和更新、远程维护支持、运行环境监测、日志记录/存储/上报等。
