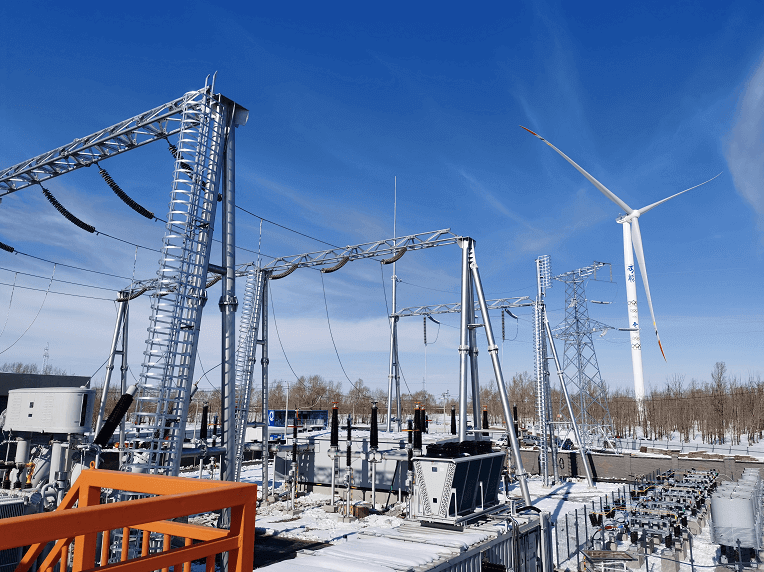

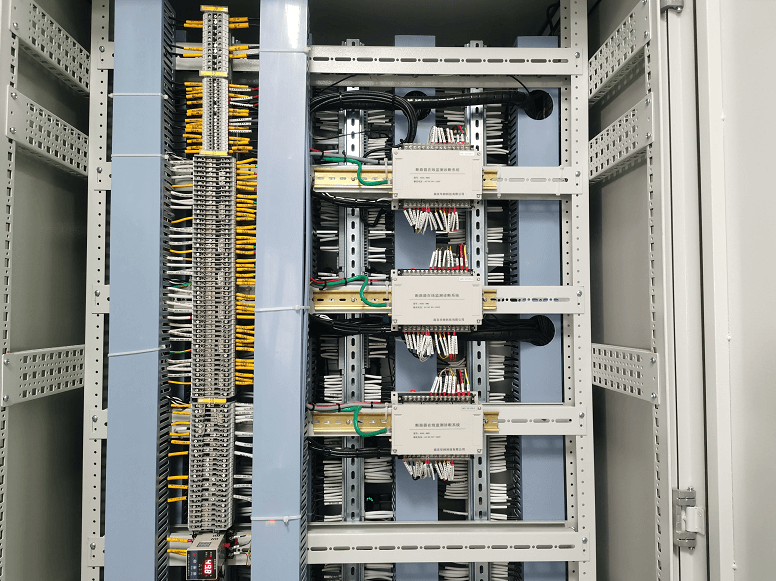

本项目对京能群马河风电场升压变电站110kVGIS断路器加装机械特性在线监测系统，分别在110kVGIS预制舱高压开关一次设备1号主变进线间隔、2号主变进线间隔、线路出线间隔A相、线路出线间隔B相、线路出线间隔C相各加装1套断路器机械特性在线监测装置，共计5套GIS高压断路器机械特性在线监测装置，覆盖整个110kV高压开关预制舱。系统采用同步采样技术，通过开闭式霍尔电流传感器采集主回路CT二次电流、分/合闸线圈电流、储能电机电流，通过IO端口采集辅助节点信号，通过行程传感器采集触头位移，通过加速度传感器采集振动信号，采集的信号通过录波分析完成对断路器机械特性状态诊断和电寿命评估。最后，系统通过IEC61850通讯方式与变电站继保后台通讯，将监测数据和报警状态实时上传至继保后台展示，为一次设备安全运行提供有力保障。
