国家能源集团长岭、通榆风电——智能变电站在线监测项目

1、项目介绍

本项目对国能100MW长岭、通榆风电场升压站加装输变电在线监测系统，包含全站在线监测设备。具体如下：

（1）35kV开关室：

1）断路器机械特性监测；

2）开关柜无线测温；

3）开关柜局放监测；

4）35kV高压电缆绝缘；

5）35kV高压电缆局放。

（2）220kVGIS室：

1）高压断路器机械特性；

2）GIS SF6气体密度监测；

3）GIS局放监测；

4）容性设备监测；

5）避雷器监测。

（3）主变在线监测设备数据接入：

1）主变油色谱监测；

2）主变铁芯、夹件监测；

3）主变局放监测；

4）主变光纤测温。

（4）一体化在线监测平台

1）继保室安装服务器；

2）主控室加装监测后台。

2、安装照片

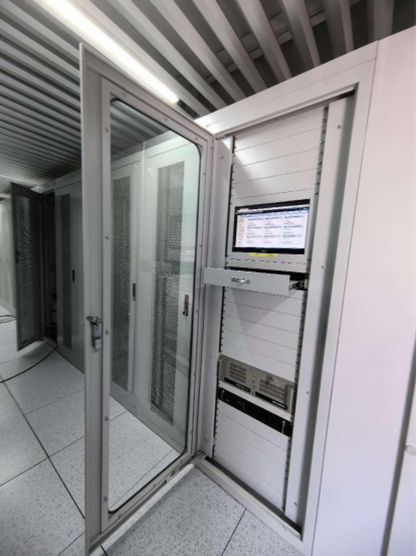

服务器屏柜

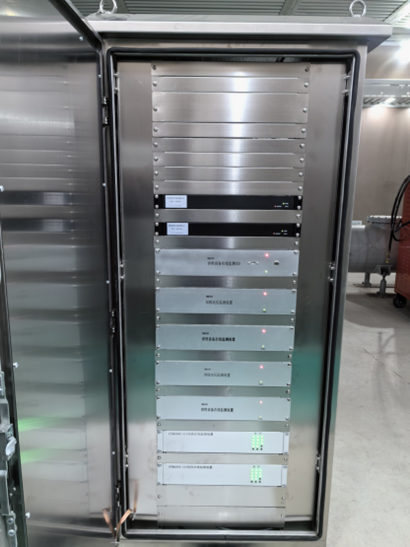

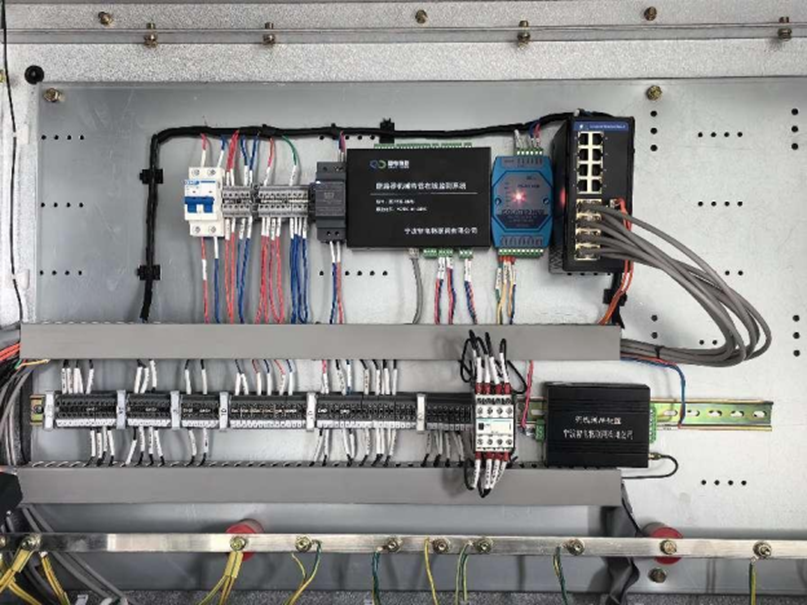

GIS在线监测智能柜

设备名称		在线监测系统
监测装置名称
二次设备间	在线监测系统服务器主机	在线监测服务器
GIS预制舱	#2主变智能组件	#1在线监测主IED（SF6及局放监测）
		#2在线监测主IED（容性及避雷器监测）
		#1主变间隔断路器机械特性
		线路间隔A相断路器机械特性
		线路间隔B相断路器机械特性
		线路间隔C相断路器机械特性
35kV开关室预制舱	35kV开关室8台开关柜监测	35kV开关柜无线测温
		35kV开关柜局放监测
		35kV开关柜断路器机械特性监测
		35kV进线电缆局放
		35kV进线电缆绝缘

设备名称

SF6气体密度监测

GIS室内22个SF6气体密度传感器信号测试正常，每个传感器监测到对应GIS气室SF6气体压力、温度及密度值，传感器通过485通讯将数据上传至#1主IED。

上述数据通过IEC61850报告方式及时上传到服务器，并能正确响应服务器对历史数据和谱图数据的召唤。后台服务器可正常接收与显示。

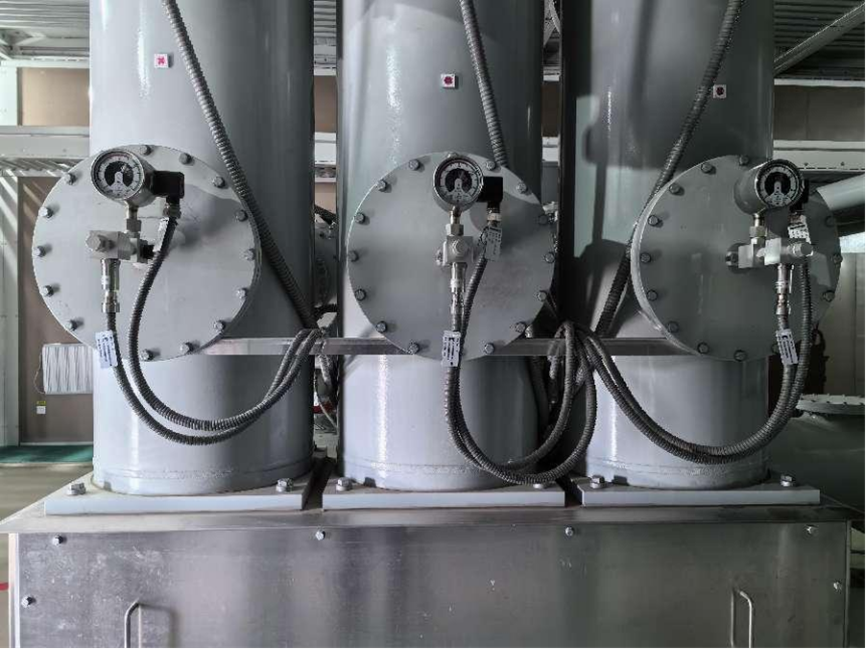

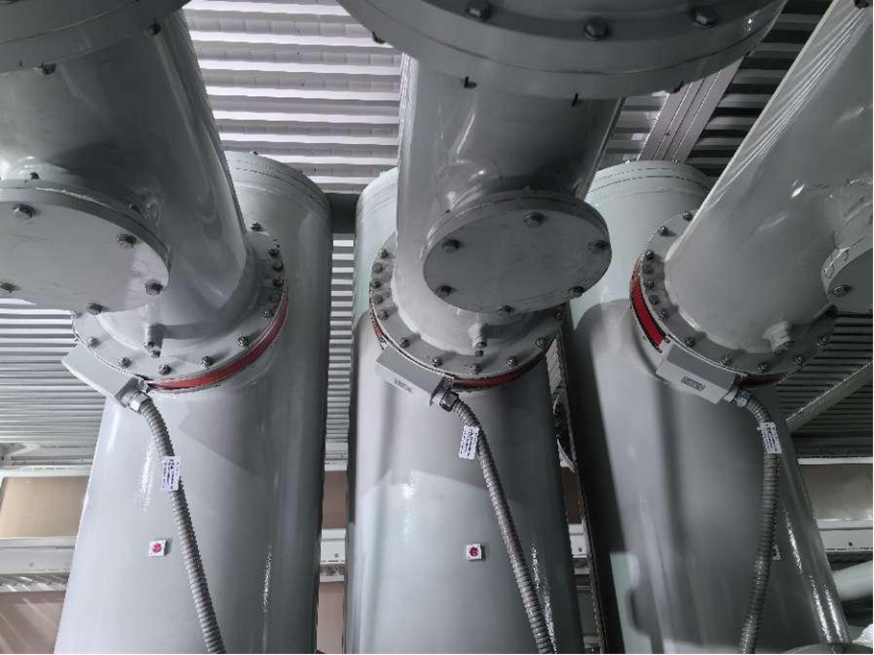

GIS-SF6传感器安装图片

设备名称

GIS局放监测

GIS室内组合电气22个关键监测点局放传感器信号测试正常，每个传感器监测到局放信号及状态，通过同轴电缆上传至局放采集器，并通过485上传至#1主IED。

数据及状态以IEC61850报告方式及时上报实时采集的数据，后台服务器可正常接收与显示。

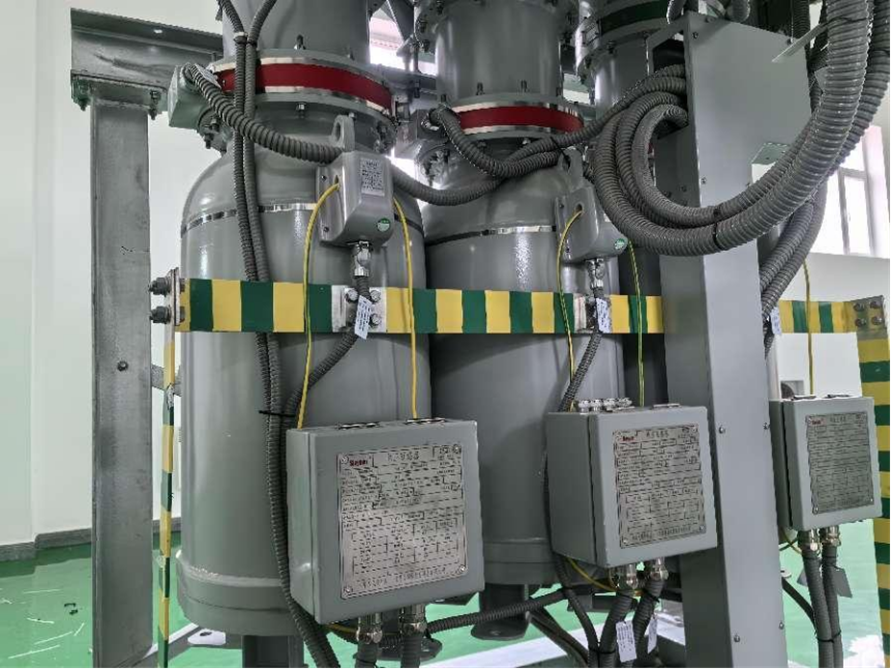

GIS局放传感器安装图片

设备名称

GIS断路器机械特性监测

GIS主变断路器、线路断路器信号测试正常，断路器机械特性监测装置正常采集断路器每次分合闸过程、储能电机储能过程信号，断路器分合闸线圈电流、分合闸时间，储能电机电流、储能时间等数据。

数据及状态以IEC61850报告方式及时上报实时采集的数据，后台服务器可正常接收与显示。

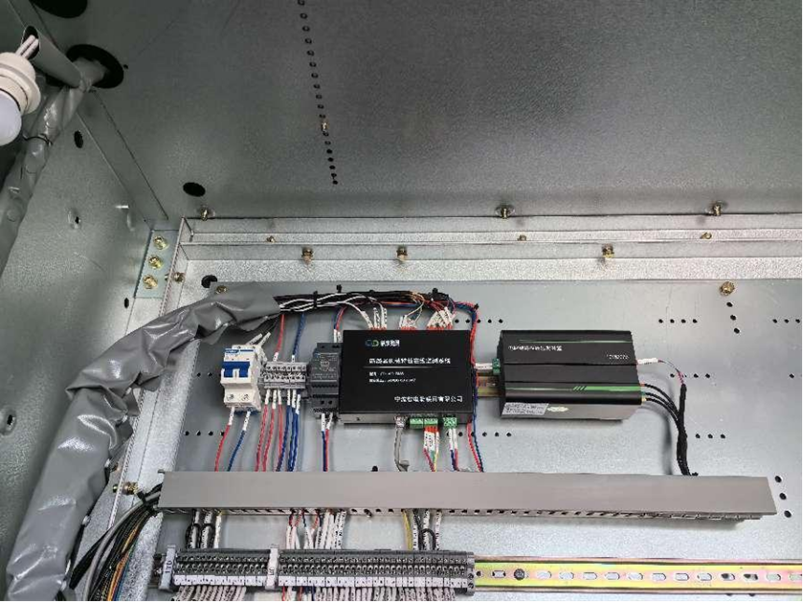

GIS断路器机械特安装图片

设备名称

容性设备监测

GIS PT间隔、线路间隔电压互感器容性设备在线监测装置正常采集电压互感器泄漏电流、母线电压值，并根据以上数据计算出介损至及电容值。监测装置通过485通信方式将数据上传至#2主IED。

数据及状态以IEC61850报告方式及时上报实时采集的数据，后台服务器可正常接收与显示。

容性设备安装照片

设备名称

避雷器监测

现场主变低压侧35kV、高压侧220kV避雷器，220kV出线避雷器共计9只避雷器传感器信号测试正常，正常采集避雷器泄漏电流、阻性电流、以及累计次数。传感器以485通讯方式上传数据值#2主IED。

数据及状态以IEC61850报告方式及时上报实时采集的数据，后台服务器可正常接收与显示。

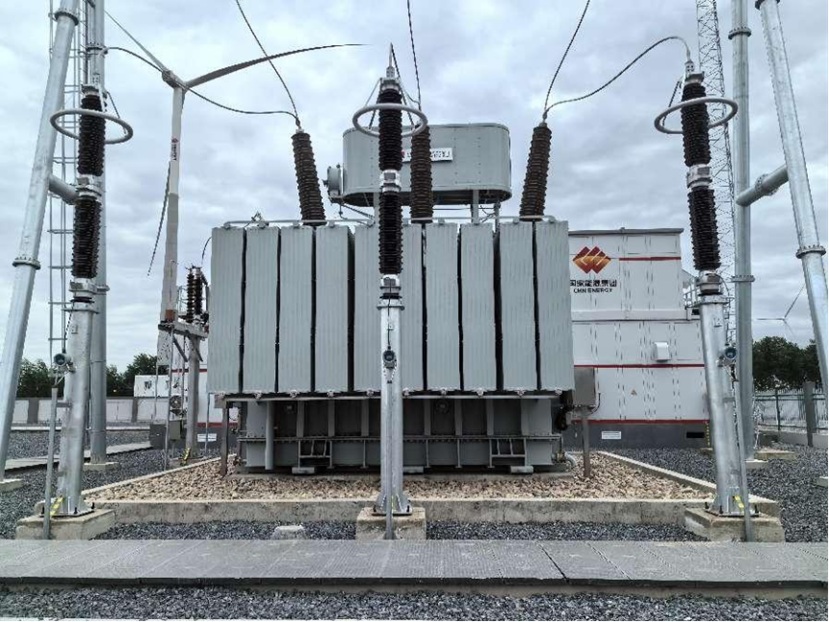

避雷器监测装置安装照片

设备名称

35kV开关室监测

监测装置采集开关柜无线测温、开关柜局放、开关柜断路器机械特性、电缆局放绝缘监测数据，以IEC61850报告方式及时上报实时采集的数据，后台服务器可正常接收与显示。

现场安装照片

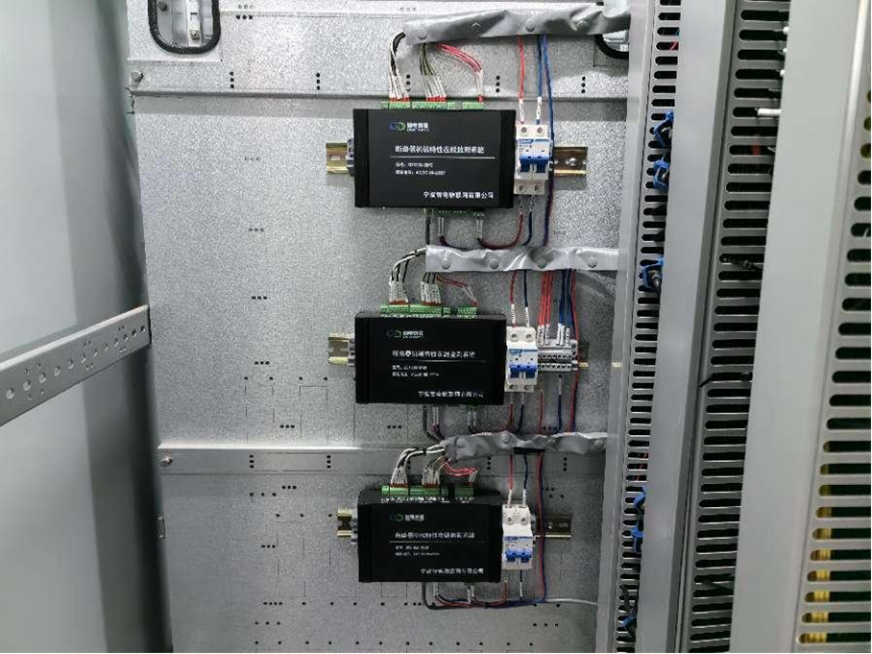

开关柜机械特性装置

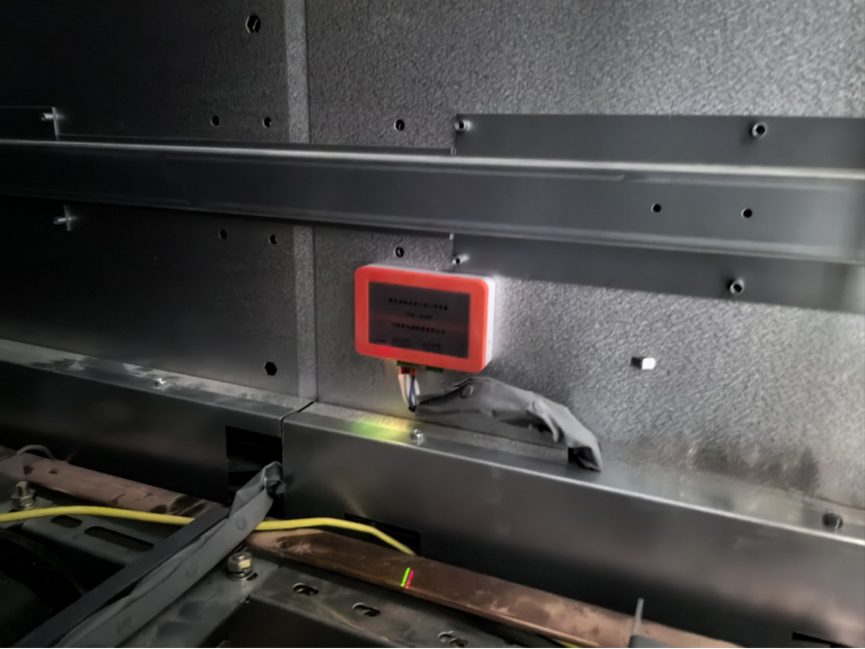

开关柜局放传感器

开关柜断路器触头测温，电缆头测温

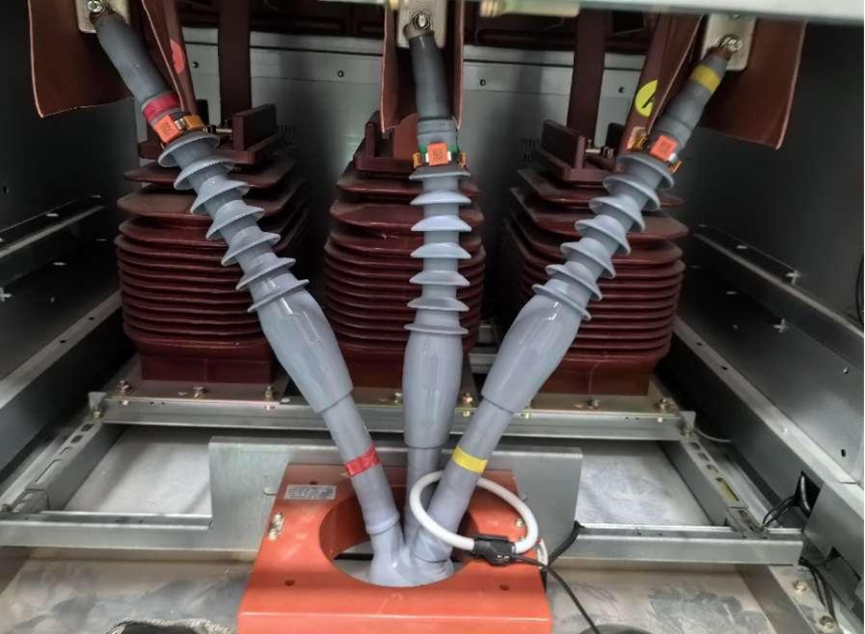

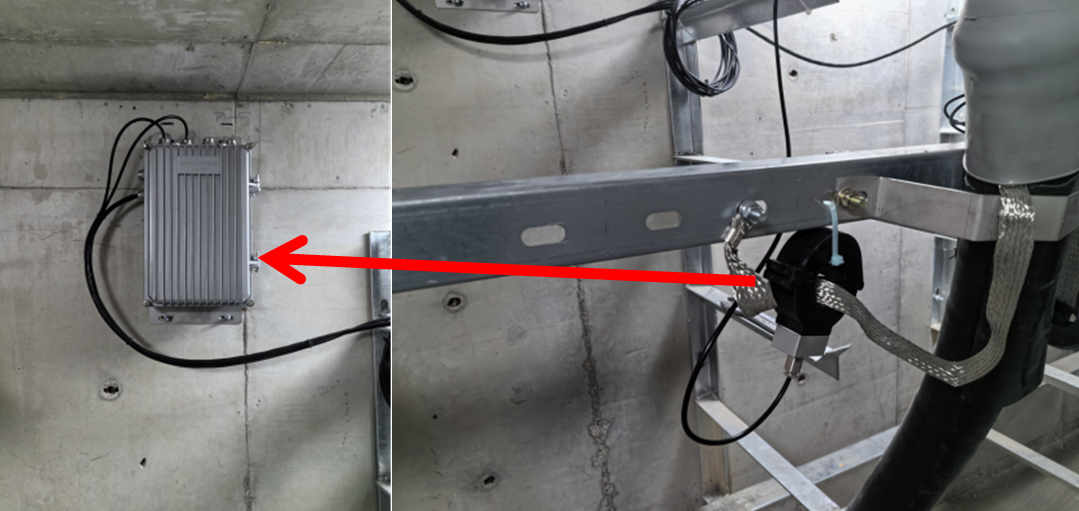

电缆局放
